Symbole und Details erzeugen
Menü Zubehör > Symbole, Details > Funktionsleiste: Erzeugen
Um z.B. einen Planstempel als Symbol zu erzeugen, bestimmen Sie zuerst den Symbolnamen sowie einen zusätzlichen Beschreibungstext. In der nächsten Abfrage wählen Sie Schalung, da der Stempel keine Bewehrungselemente enthält. Möchten Sie nur einen Planstempelkopf ohne weitere Stempelinformationen erzeugen, wählen Sie 1 Teilbild. Ansonsten können Sie ein Symbol/Detail auch in mehrere Teilbilder aufteilen.

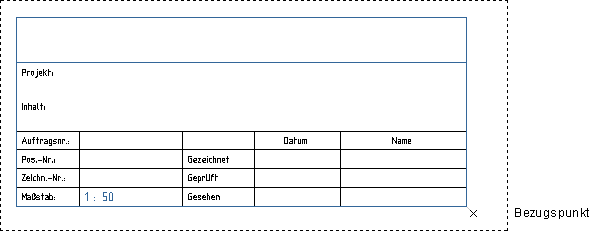

Markieren Sie nun den Ausschnitt um den Stempel und bestimmen anschließend den Bezugspunkt für den späteren Einbau des Symbols, z.B. rechts unten
Tipp: |
|---|
Nutzen Sie in den Symbolen und Details für wiederkehrende Texte, die Übernahme der Plantexte, z.B. !72 = Name des Bearbeiters (siehe Kapitel Entrée / accessibilité, Plantexte übernehmen). |
Weitere Informationen, siehe Kapitel Aides à la construction, Variantes de dessin, Symboles, détails.
