Afficher et étiqueter les points de plan tabulaires
Werkzeugleiste:

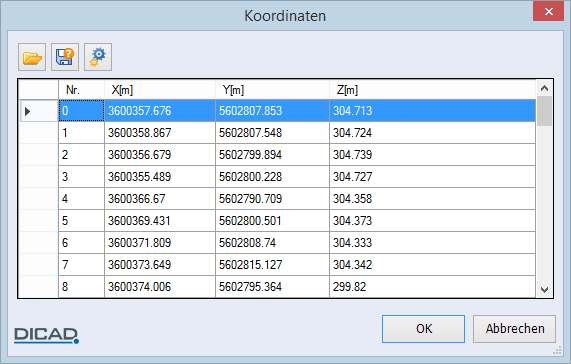

Planpunkte mit Weltkoordinaten (tabellarisch)Nach Auswahl der Option Tabellarisch geben Sie alle Planpunkte, die mit Weltkoordinaten beschriftet werden sollen, in der sich öffnenden Dialogbox ein oder lesen diese aus vorhandenen Dateien ein. Eine Datenübernahme aus Office bzw. eine Datenabgabe an Office ist ebenfalls möglich.
Die Beschriftungsparameter werden aus der Einzelbeschriftung übernommen (siehe Afficher et étiqueter les points de plan séparés).
 | Öffnen Datei (*.txt) öffnen und Planpunkte einlesen |
 | Speichern unter Planpunkte in eine Datei (*.txt) speichern Wählen Sie einen beliebigen Zielpfad und -namen für die Datei. |

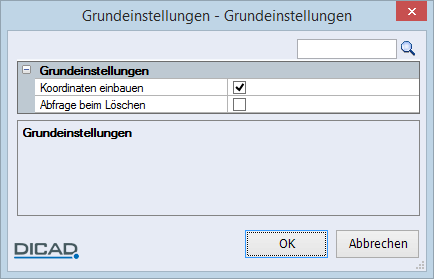

 | Einstellungen  Grundeinstellungen Koordinaten einbauen Sollen Koordinaten nur eingelesen, bearbeitet und wieder gespeichert werden, können Sie diese Option ausschalten. Sollen die Koordinaten der Tabelle im Plan dargestellt und beschriftet werden, sollten Sie die Option einschalten. |
Datenübernahme aus Office
Planpunkte können Sie durch Kopieren aus einer Office (xlsx)-Tabelle nach STRAKON übernehmen.
Anmerkung: |
|---|
Damit STRAKON für die Datenübernahme aus Office die Zahlen richtig verarbeiten kann, beachten Sie, dass die Zahlen keine 1000er-Trennzeichen enthalten dürfen. Eventuell müssen Sie die Tabelle vor der Übernahme anpassen. |

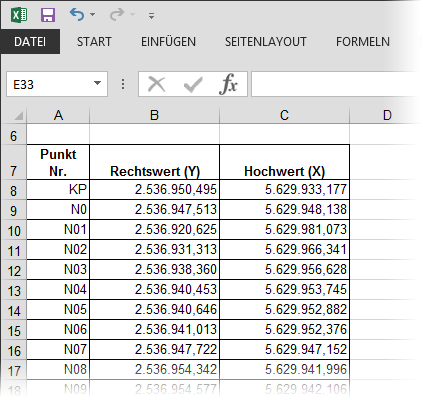

Tabelle vor der Anpassung:
Nach der Überarbeitung erhalten Sie eine für die Datenübernahme nach STRAKON formatierte Tabelle:

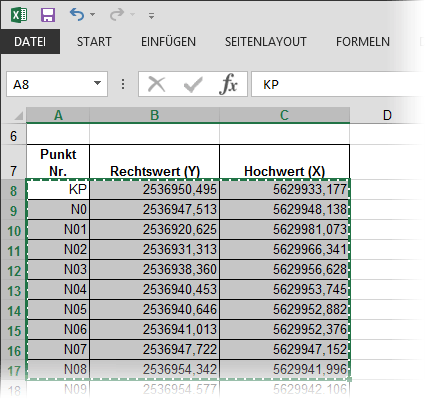

Markieren Sie für die Datenübernahme die entsprechenden Spalten und Zeilen. Beachten Sie, dass links neben der 1. Spalte mit Zahlen immer eine weitere Spalte vorhanden sein muss, die Sie mit markieren. Gibt es diese nicht, müssen Sie eine Spalte einfügen. Einen Zelleninhalt ist für diese Spalte nicht notwendig. Nachdem alle Spalten markiert sind, kopieren Sie diese in die Zwischenablage und wechseln nach STRAKON.

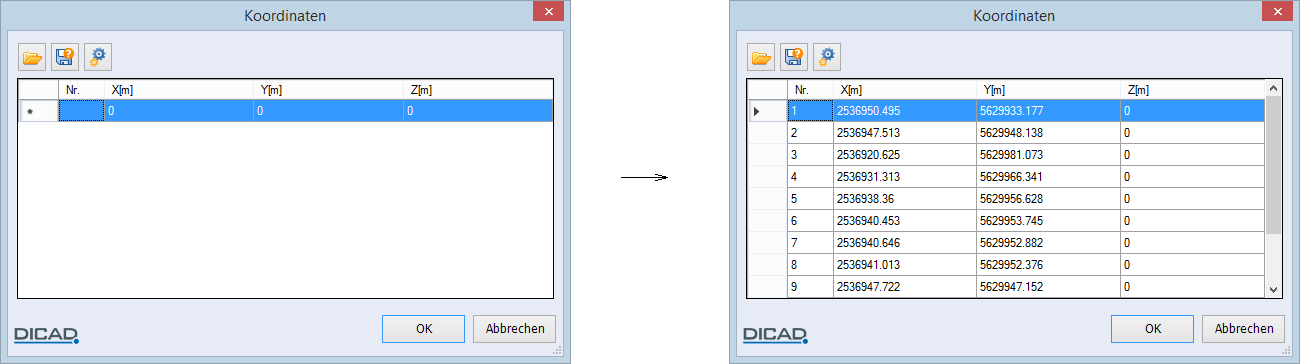

Zum Einfügen der Zelleninhalte klicken Sie in die mit einem *-Zeichen gekennzeichnet Leerzeile. Den Inhalt aus der Excel-Tabellen können Sie durch Drücken der Tastenkombination [Strg] + [V] einfügen:
Datenabgabe an Office
Um die Koordinaten der Tabelle nach Office, z.B. LibreOffice, auszugeben, drücken Sie [Strg] + [P] und wählen den Zielpfad sowie den Dateinamen der Ausgabedatei (*.xlsx).
In der Ausgabedatei sind der Listeninhalt und die zugehörigen Spaltenüberschriften enthalten.
