Erreurs de segment et gestion
Durch die Einteilung des Plans in Segmente können Fehler auftreten, wenn Zeichnungselemente außerhalb aller Segmente oder in mehreren Segmentrahmen gleichzeitig liegen.
Siehe hierzu:
Koordinaten teilweise außerhalb der Segmentmarkierung
Liegt bei der Eingabe eines Elements eine Koordinate außerhalb der Segmentmarkierung erfolgt die Zuordnung des Elements zu dem Segment, in dem sich der Anfangspunkt des Polygons befindet, z.B. Zuordnung zu Segment 2.
Eine automatische Segmentaktivierung erfolgt
*bei Eingabe des Linienanfangspunkts bzw. des ersten Polygonpunkts,
Bei einer Polygoneingabe über mehrere Segmente gehören alle Linien des Polygons zu dem Segment, in dem der Anfangspunkt liegt.

Anmerkung:
1. Identifizieren Sie während der Polygoneingabe manuell ein anderes Segment, werden die weiteren Elemente dem neuen Segment zugeordnet.
2. Das direkte Kopieren einer Linie kann nur im gleichen Segment erfolgen.
*beim Platzieren des Textpunkts sowie beim Kopieren des Texts,
*bei Eingabe des Kreismittelpunkts (Kreis, runde Bewehrung, runde Wände),
*bei Eingabe des Wandanfangspunkts.

Anmerkung:
Identifizieren Sie während der Wandpolygoneingabe manuell ein anderes Segment, wird automatisch das aktuelle Wandpolygon beendet und für die weitere Wandeingabe auf einen neuen Wandanfangspunkt gewechselt.
Koordinaten außerhalb aller Segmentmarkierungen

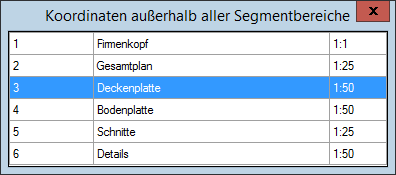

Alle Eingaben erfolgen innerhalb der Segmentmarkierungen. In den Fällen, bei denen eine Elementeingabe stattfindet, die außerhalb aller Segmentmarkierungen liegt, erscheint die Meldung
und Sie müssen das Element einem vorhandenen Segment zuordnen.

Anmerkung:
Beim Schließen (Abbruch) der Dialogbox über das Icon Schließen in der Titelleiste erscheint die Fehlermeldung in der Funktionsleiste.

Ein Element, das außerhalb aller Segmente liegt, können Sie ohne vorheriger Segmentzuordnung bearbeiten. Das zugehörige Segment wird automatisch aktiviert.
Das gleiche gilt für Elemente in einem Bereich, wo mehrere Segmente übereinander liegen.
Koordinaten in mehreren Segmenten
Geben Sie ein Element im Schnittbereich mehrerer Segmente ein, wird das Element automatisch dem aktiven Segment zugeordnet.
Um Fehler zu vermeiden, aktivieren Sie das Segment vor Eingabe des Elements oder wählen Sie eine polygonale Segmentmarkierung bzw. ändern die Segmentmarkierung, z.B.
