Mesurer une distance

2 Points
Polygonal
Elément à point
Point vers élément
Ligne
Cot
Vraie longueur
Libre, correction de point
Menü Autres > Abstand messen
Werkzeugleiste:
Abstand messen
Ermitteln Sie die Koordinaten (dx, dy), Länge, Winkel und Neigung einer Strecke, Linie oder Maß.

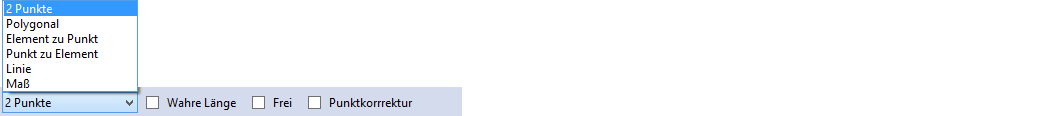

Funktionszusatzleiste
► (Tooltips vorhanden)
Polygonal2 PunkteElement zu PunktPunkt zu ElementLinieMaßReale Länge auf dem ausgeplotteten Plan, ein-/ausschaltenAbstand über freie Koordinaten, ein-/ausschaltenPunktkorrektur, ein-/ausschalten
Die Abstandswerte (Koordinaten, Länge und Winkel) werden in der jeweiligen Maßeinheit auf 10tel-Millimeter und die Neigung in % mit einer Nachkommastelle in der Funktionsleiste angezeigt, z.B.
Sie können einen der angezeigten Abstandswerte durch Anfahren in der Funktionsleiste in die Zwischenablage kopieren. Den kopierten Wert können Sie direkt mit [Strg] + [V] in ein anderes Programm, z.B. Tabellenkalkulation, oder in STRAKON in der Funktion Textes als einen neuen Text einfügen.
