Réglages
Menü Accessoires > Dimensionner ancrage sandwich > Schöck, Pfeifer, Phillip > Funktionszusatzleiste: 2D > Funktionszusatzleiste: >>

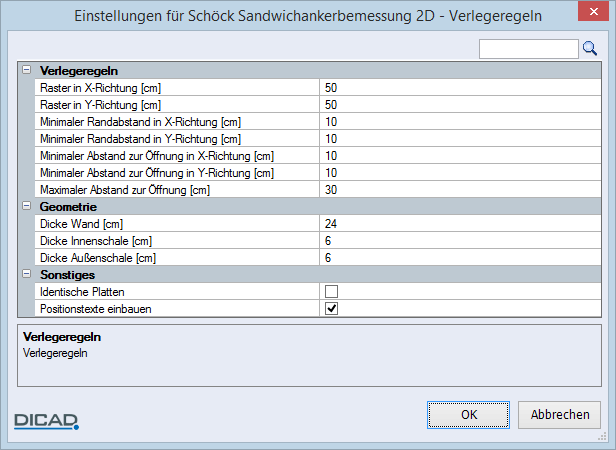

Verlegeregeln
Raster in X-/Y-Richtung [cm]
Raster der Thermoanker in x-/y-Richtung bestimmen
Minimaler Randabstand in X-/Y-Richtung [cm]
Minimalen Abstand der Thermoanker zur Außenkante in x-/y-Richtung bestimmen
Minimaler Abstand zur Öffnung in X-/Y-Richtung [cm]
Minimalen Abstand der Thermoanker zur Öffnung in x-/y-Richtung bestimmen
Maximaler Abstand zur Öffnung [cm]
Maximalen Abstand der Thermoanker zu Öffnung bestimmen
Geometrie
Dicke Wand [cm]
Dicke Innenschale/Außenschale [cm]
Sonstiges
Identische Platten
Eingabe der Außenschale ein-/ausschalten
Kontrollkästchen eingeschaltet:
Die Außenschalte erhält die Geometrie der Innenschale.
Positionstexte einbauen
Einbau der Positionstexte für die Thermoanker ein-/ausschalten
Einstellungen für Pfeifer

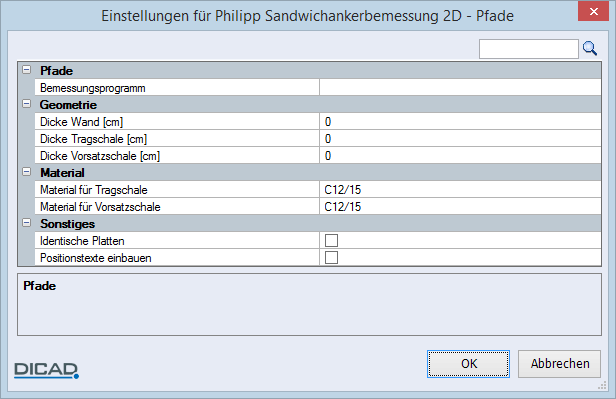

Einstellungen für Philipp
Pfade
Pfad des Bemessungsprogramms
Geometrie
Dicke Wand [cm], Dicke Tragschale/Vorsatzschale [cm]
Material
Material für Tragschale/Vorsatzschale
Material für die Tragschale/Vorsatzschale des Bauteils bestimmen
Alle Objekte dieses Materials werden der Tragschale/Vorsatzschale zugeordnet.
Sonstiges
Identische Platten
Eingabe der Vorsatzschicht ein-/ausschalten
Kontrollkästchen eingeschaltet:
Die Vorsatzschicht erhält die Geometrie der Tragschicht
Positionstexte einbauen
Einbau der Positionstexte für die Einbauteile ein-/ausschalten
