2D: Schöck, Pfeifer, Philipp
Funktionsleiste
Innen-/Außenschale
Innen-/Außenschale als Polygon (max. 100 Polygonpunkte je Schale) abgreifen
Den Startpunkt und Umfahrungssinn können Sie beliebig wählen.
Öffnung
Öffnung als Rechteck abgreifen
Funktionszusatzleiste
>>
Bevor Sie die Geometrie abgreifen, bestimmen Sie die Einstellungen.

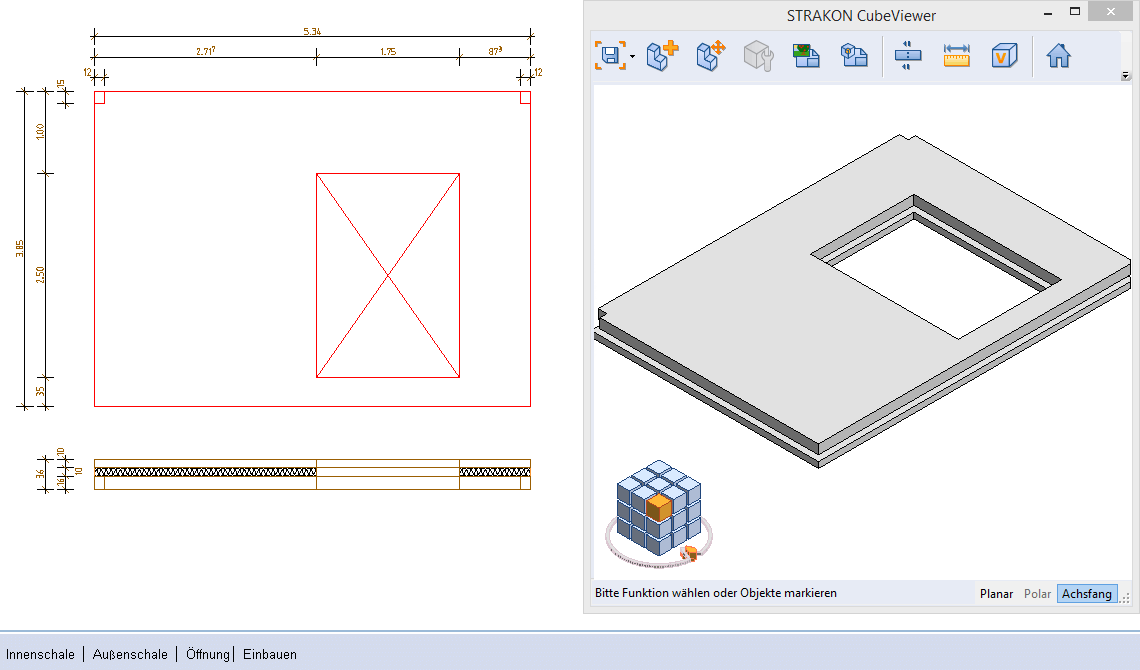

Benötigen Sie eine visuelle Kontrolle der abgegriffenen Schalen, starten Sie vor dem Abgreifen den Cube.

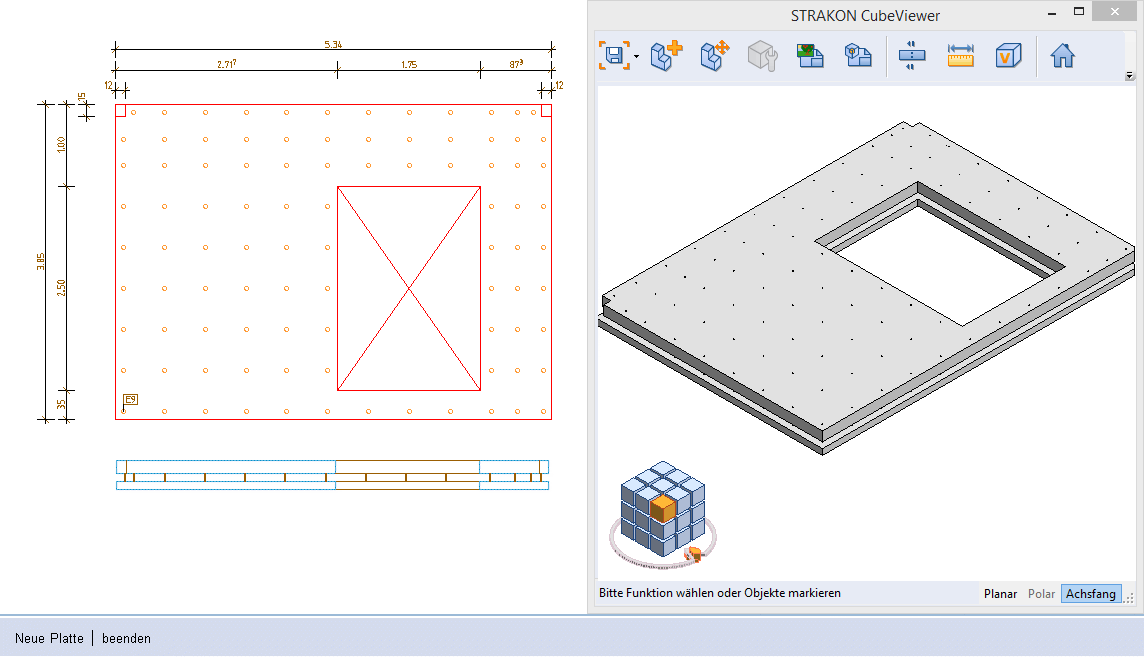

Erst nach dem Abgreifen der Innen- und Außenschale können Sie die automatische Verlegung der Thermoanker über Einbauen in der Funktionsleiste starten. Optional erzeugen Sie Schnitte durch die Wand und übernehmen diese in den Plan.
Für das Abgreifen einer weiteren Wand wählen Sie Neue Platte in der Funktionsleiste oder beenden die Funktion. Die Sicht im Cube wird automatisch gelöscht.
