Récupérer les données géométriques

STRAKON documentation : Pièces de montage : Dimensionner ancrage sandwich : 2D: Halfen : Récupérer les données géométriques

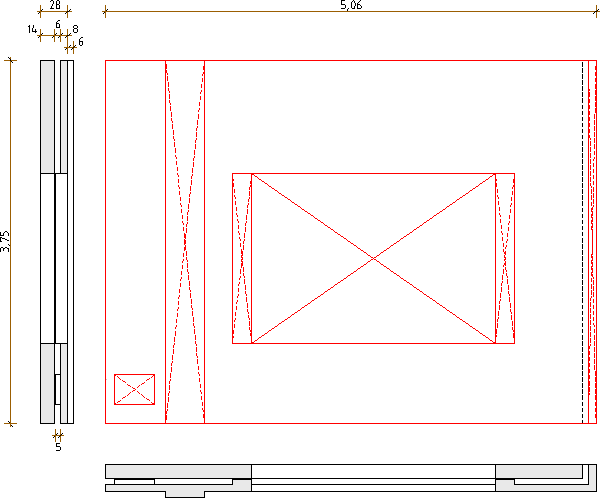

Tragschicht/Vorsatzschicht

Fahren Sie die Eckpunkte der Außengeometrie der Reihe nach an. Der Umfahrungssinn im oder gegen den Uhrzeigersinn sowie die Wahl des ersten Geometriepunkts ist beliebig. Die Trag- sowie die Vorsatzschicht können aus n-Eckpunkten bestehen.

Hat die Vorsatzschicht die gleiche Geometrie wie die Tragschicht, können Sie zur Vereinfachung in den Einstellungen die Option Trag- und Vorsatzschicht identisch einschalten. Die Funktionsleiste bietet dann die Vorsatzschicht nicht mehr zum Abgreifen an.

Beenden Sie die Eingabe der Geometrie über Weiter, erscheint zusätzlich die Funktion Bemessung in der Funktionsleiste.

Öffnung

Beliebig viele Öffnungen über zwei Punkte (Diagonale) als Rechteck abgreifen

Verstärkung

Verstärkungen definieren

Wählen Sie den Verstärkungstyp:

Vorsatzschicht	Verstärkung auf der Sichtseite der Vorsatzschicht
Dämmschicht	Verstärkung innerhalb der Dämmschicht Sie befindet sich auf der Vorsatzschicht und geht max. bis kurz vor die Tragschicht.
Umecke	Verstärkung als Umecke Die Kontur der Tragschicht ist um diese Verstärkung mit einer Distanz ausgeführt.
Fenster	Verstärkung um ein Fenster Sie befindet sich auf der Vorsatzschicht und geht max. bis kurz vor die Tragschicht.

Definieren Sie zu der Verstärkung noch die Dicke und bestätigen die Eingabe mit Einstellungen übernehmen.

Bemessung

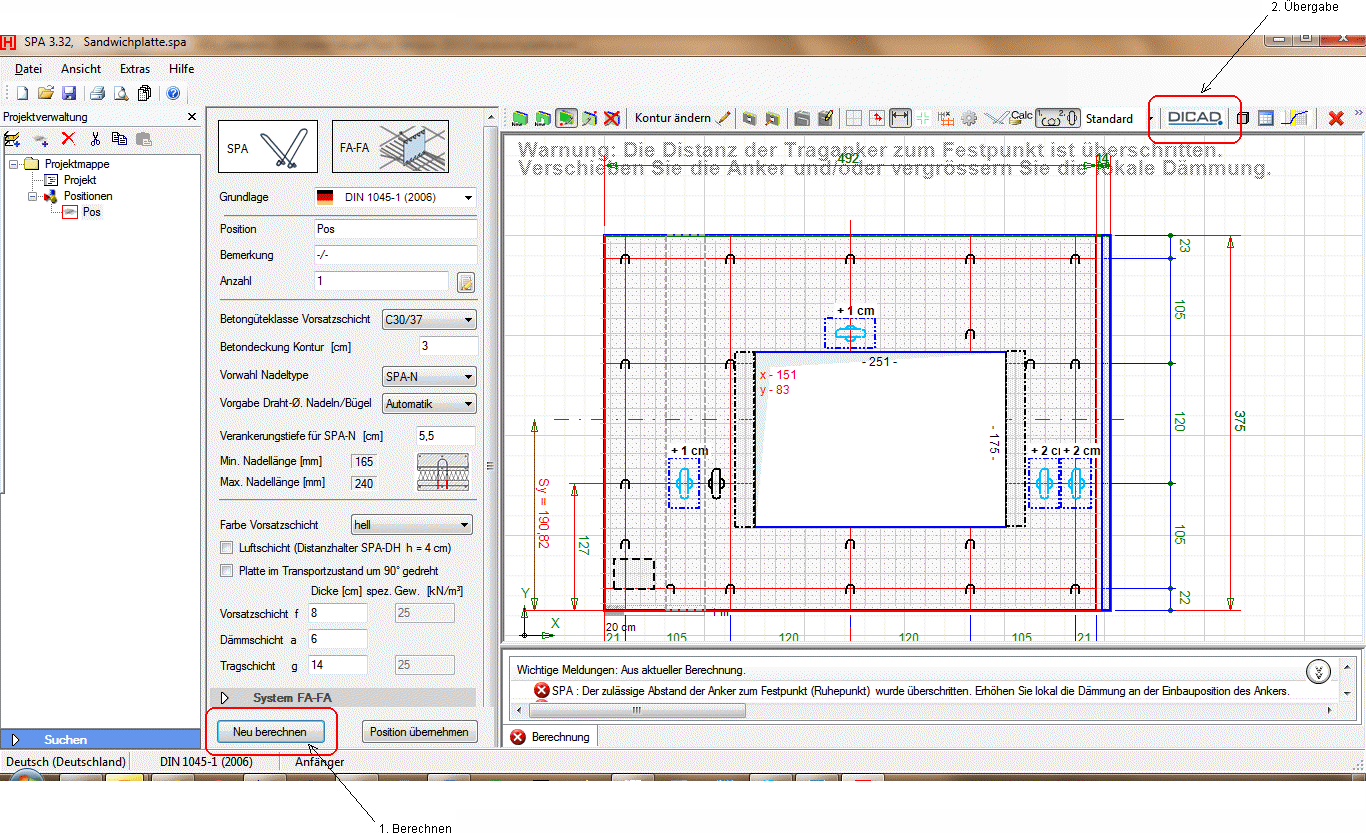

Über Bemessung starten Sie das Bemessungsprogramm der Firma HALFEN.

Wenn Sie keine Änderungen an der Geometrie, den Öffnungen oder Verstärkungen vornehmen, wählen Sie Neu berechnen und übergeben die Berechnungsdaten über die Schaltfläche DICAD an STRAKON.
Die Handhabung des Bemessungsprogramms entnehmen Sie dem Benutzerhandbuch der Firma Halfen.

Die berechneten Anker und Nadeln können Sie sofort in den Plan einbauen lassen.

Zum vereinfachten Platzieren erhalten Sie die Plattengeometrie virtuell am Cursor. Die Geometrielinien werden jedoch nicht nochmal gezeichnet.

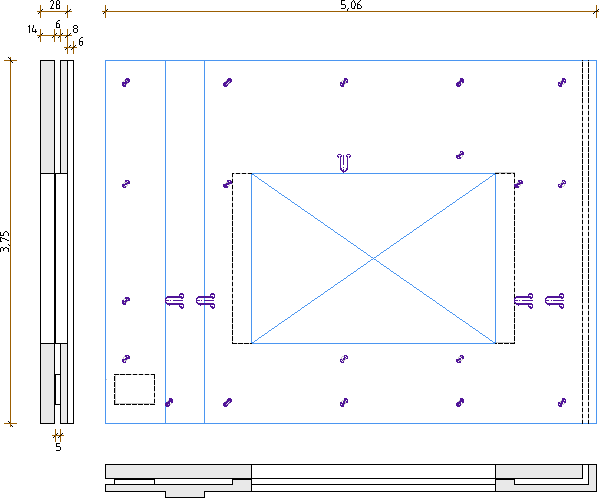

Ergebnis:

Anmerkung:
Das Bemessungsprogramm wird auf der Website der Firma HALFEN (www.halfen.de) zum Download zur Verfügung gestellt. Die Handhabung des Bemessungsprogramms der Firma HALFEN ist der zugehörigen Hilfe zu entnehmen.
