Classer l'armatures par couleur

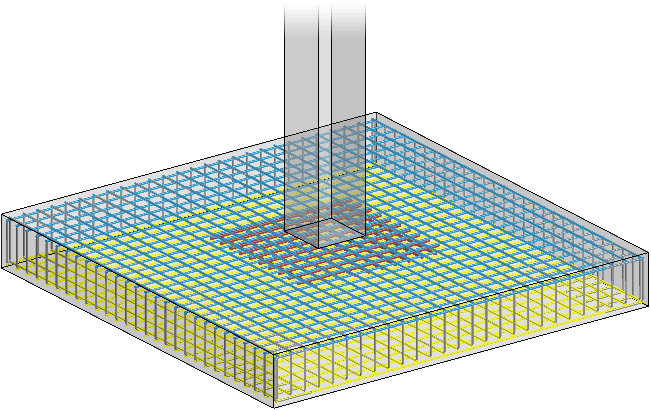

Zur besseren Übersicht der Bewehrung (Stabstahl / Matten) im Modell können Sie diese farblich kategorisieren, um Eisen schnell aus- und einzublenden. Die Bewehrung können Sie hierüber z.B. nach oberer/unterer Lage, erster/zweiter Lage oder der Zulagebewehrung einteilen. Hierdurch können Sie auch für die Abgabe als 3D-Sicht nur ausgewählte Bewehrungspositionen darstellen.
Erzeugen Sie eine Bewehrung (Stabstahl / Matten), gibt es in der Zusatzleiste der Funktionen die Option Bewehrungskategorie auswählen:
(Die Spalte Werksseitig wird nur im Modul Halbfertigteile eingeblendet.)
Programmseitig sind die Kategorien Sonstiges, Obere bzw. Untere Lage sowie Zulage hinterlegt. Bei der Erzeugung einer Bewehrung wird standardmäßig die Kategorie Sonstiges zugewiesen, wenn Sie zuvor keine andere Kategorie gewählt haben. Es wird immer die zuletzt gewählte Kategorie zugewiesen.

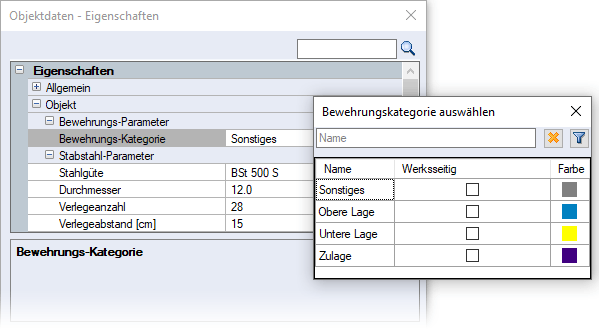

Nachträglich können Sie auch über die Objektdaten einer selektierten Cube-Bewehrung die Kategorie ändern bzw. zuweisen:

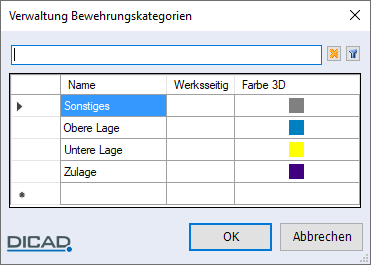

Um eine neue Kategorie anzulegen bzw. die Farbe zu bestimmen, öffnen Sie über das Menü Réglages > Gestionnaires > Armatures catégories die Dialogbox:
Die Daten der Bewehrungskategorien werden in der Datei reinforcementcategories.sd abgelegt, die sich in dem Ordner der Benutzerdaten ..\strakon\ftele befindet.

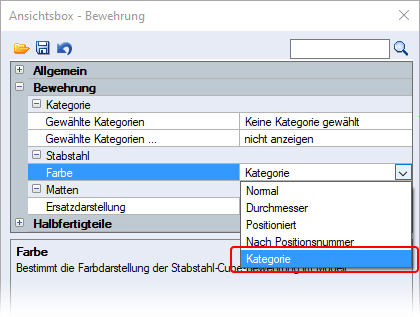

Um die Darstellung der Cube-Bewehrung im Modell über die Kategorien farblich zu unterscheiden, öffnen Sie die Ansichtsbox (siehe Funktion Boîte de visualisation) und wählen über Bewehrung > Stabstahl > Farbe in der Auswahlliste die Option Kategorie.
Die farbliche Darstellung über die Kategorien können Sie auch direkt auf der Registerkarte Vue in der Gruppe Bewehrung über die Funktion Couleur > Option Kategorie wählen:

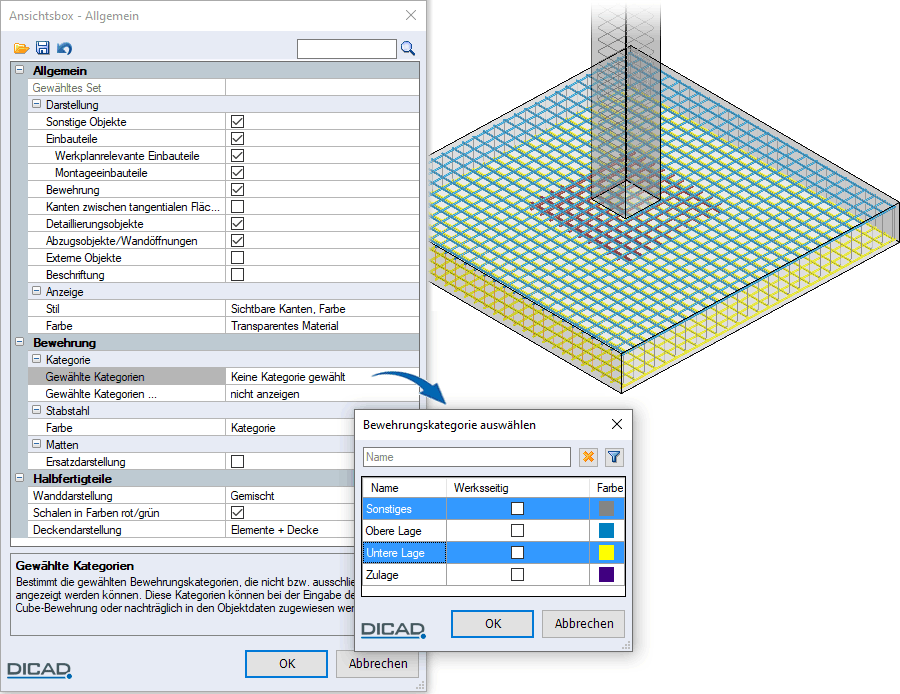

Möchten Sie z.B. einen Schnitt für die 3D-Sicht erzeugen und nur die untere Lage sowie die Stecker anzeigen, wählen Sie in der Boîte de visualisation die Kategorien, die angezeigt werden sollen:

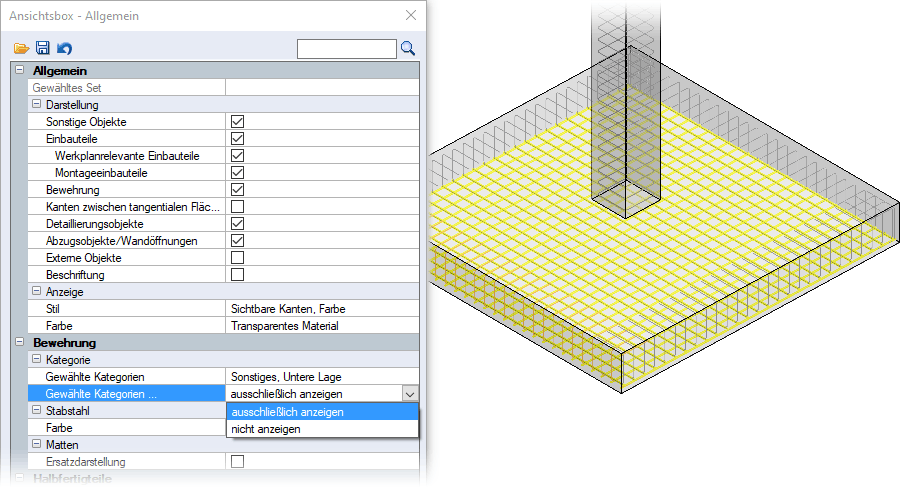

Anschließend bestimmen Sie über die Option Gewählte Kategorien …, dass Ihre gewählten Kategorien ausschließlich angezeigt werden:
Dargestellt werden dann nur die untere Lage (gelb) sowie die Stecker (grau).

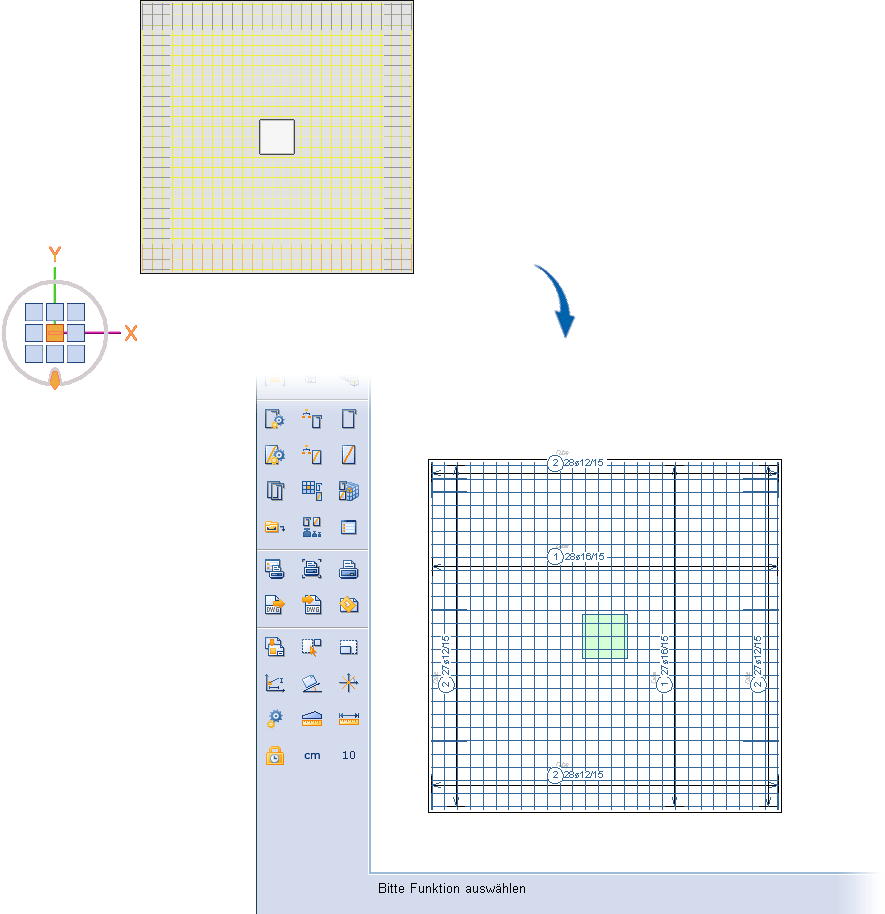

Erzeugen Sie jetzt den Schnitt für die Übernahme in den Plan, wird bei der Abgabe der 3D-Sicht in den Plan auch nur die sichtbare Bewehrung übernommen:
