Blend
Zwischen den Stationsebenen können Sie einen Regelquerschnitt konstruieren, den Sie über das Blend-Verfahren (siehe Cube, Funktion Fusion) erzeugen können, d.h. Sie erstellen eine 3D-Geometrie mit variablem Querschnitt entlang der 3D-Trasse.

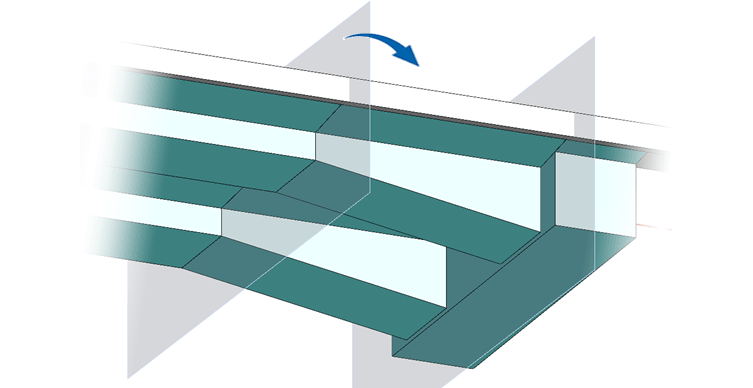

 | Objekt aus mehreren Regelquerschnitten mithilfe eines Blend erzeugen |

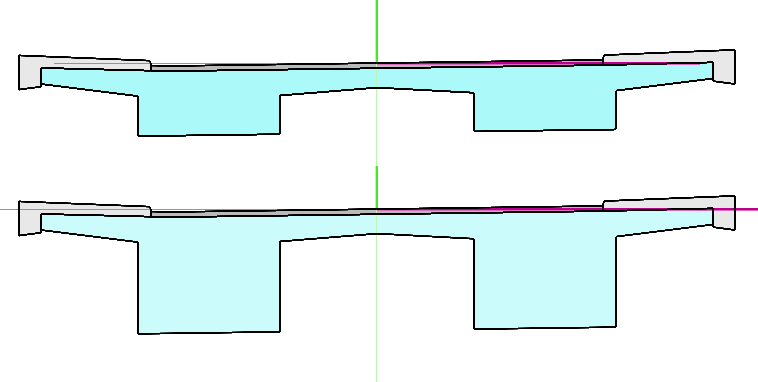

Die Anfangs- und Endprofile können unterschiedlich sein (mit gleicher Anzahl von Griffpunkten) und müssen z.Zt. rechtwinklig zur Trasse (100 gon) liegen.
Anmerkung: |
|---|
Beachten Sie die Funktionsweise des Selektionsmodus (siehe im Cube, Funktion Mode) im Querschnittseditor: Grob / Mittel Objekt als Ganzes selektieren Eine Verschiebung oder Änderungen an den Griffpunkten bewirken eine konstante Verschiebung/Änderung beider Profile an beiden Stationsebenen. Fein Profil an der angezeigten Stationsebene selektieren Eine Verschiebung oder Änderungen an den Griffpunkten bewirken nur eine Verschiebung/Änderung des selektierten Profils und somit eine Geometrieänderung. |
