Exportation fichier IFC

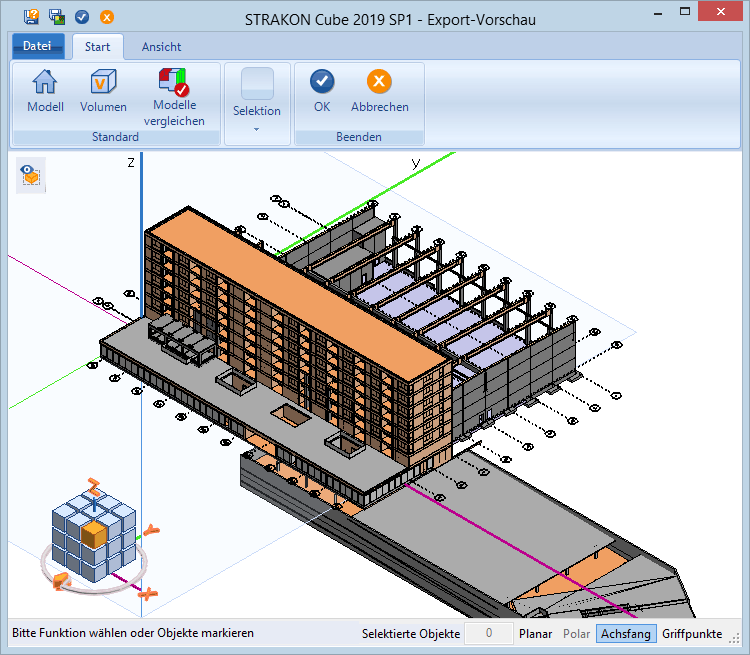

3D-Objekte eines Plans nach IFC exportieren
Weisen Sie vor dem IFC-Export die STRAKON-Teilearten den IFC-Klassen zu (siehe Réglages pour l’exporter IFC).
Markieren Sie Objekte, die nicht nach IFC exportiert werden sollen, und wählen Sie Masquer.
Für den Export klicken Sie auf OK und wählen den Zielpfad und den Dateinamen für die IFC-Datei.
Beim Import von IFC-Dateien werden IFC-Klassen den STRAKON-Teilearten zugewiesen. Beim Export werden dann diese Teilearten wieder in IFC-Klassen umgewandelt. Zur Information sehen Sie im Datencontainer sowie über den Tooltip, die der Teileart zugewiesene IFC-Klasse, die beim Export genutzt wird (siehe Conteneur de données, IFC-Klasse (beim Export)).
Bei einem Export werden Daten, wie die Projektstruktur, Eigenschaften, Materialfarbe und IFC-Klassen, in die IFC-Datei übertragen. Eine Übertragung der IFC-Klassen erfolgt nur, wenn die STRAKON-Teilearten zugewiesen sind.
Sind Objekte keiner Projektebenen zugeordnet, erfolgt eine Meldung, dass diese nicht mitausgegeben werden. Projekte ohne Projektebenen werden komplett in das IFC-Modell übertragen. Hierbei werden die Daten in die oberste Projektebene übergeben.
