Importer IFC
Das Austauschformat IFC (Industry Foundation Classes) enthält strukturierte Gebäudedaten, wie 3D-Modelldaten, Fenster, Wände, Etagen usw. sowie deren Attribute.

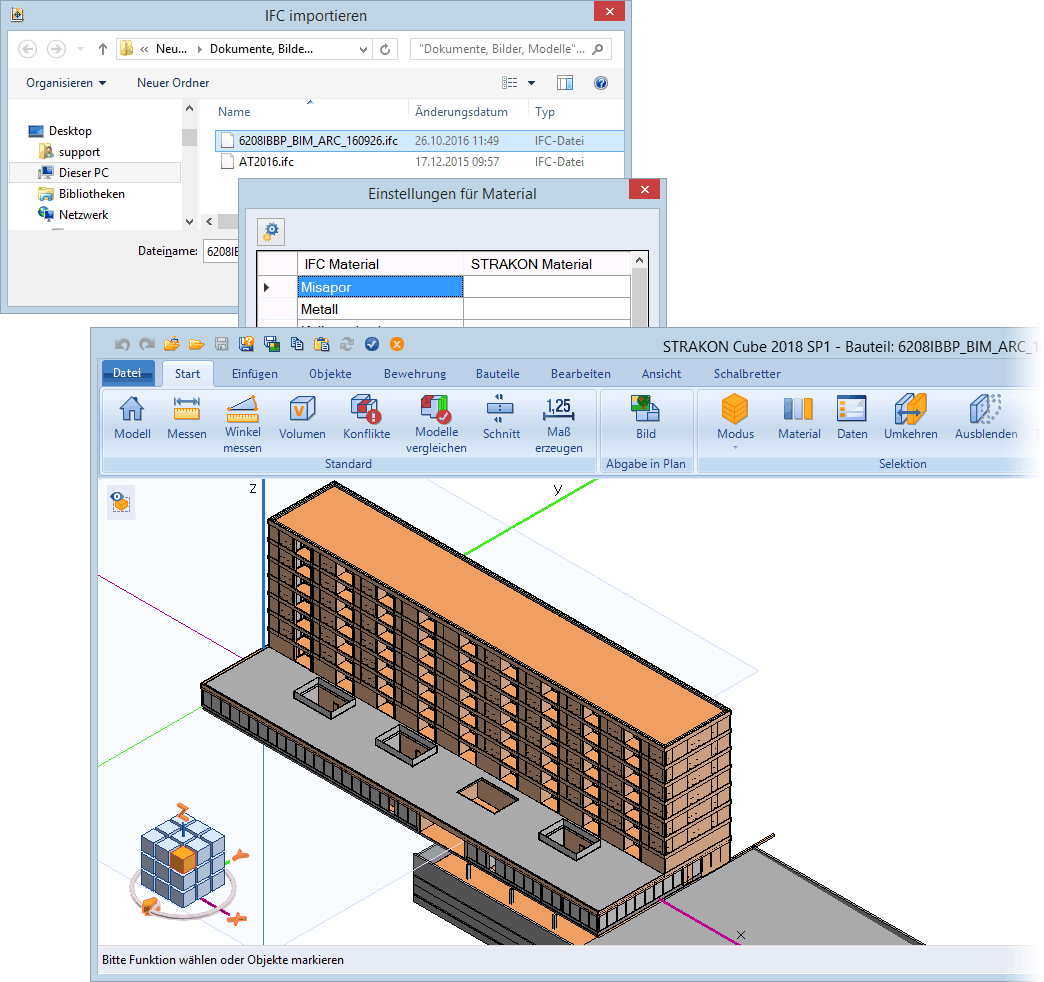

Für den Import wählen Sie über das Menü Fichier > Importieren / Exportieren > IFC importieren und öffnen die IFC-Datei über den Windows-Dialog. Anschließend definieren Sie ggf. die Zuordnung der Materialien.
Im sich öffnenden Cube - Bauteil können Sie gewünschte Änderungen am Modell vornehmen, bevor Sie dieses als Flex-Bauteil speichern (siehe Éléments Flex). Das Flex-Bauteil steht Ihnen anschließend zum Einbau und ableiten von Sichten und Schnitten für den STRAKON-Plan zur Verfügung.

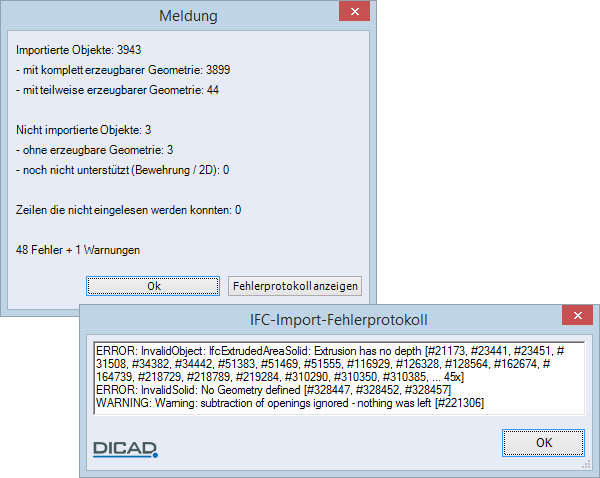

Bevor sich das Model im Cube öffnet, wird eine Meldung über importierte/nicht importierte Objekte sowie nicht einlesbare Zeilen angezeigt. Optional können Sie sich zu den Fehlern und Warnungen ein IFC-Import-Fehlerprotokoll anzeigen lassen:

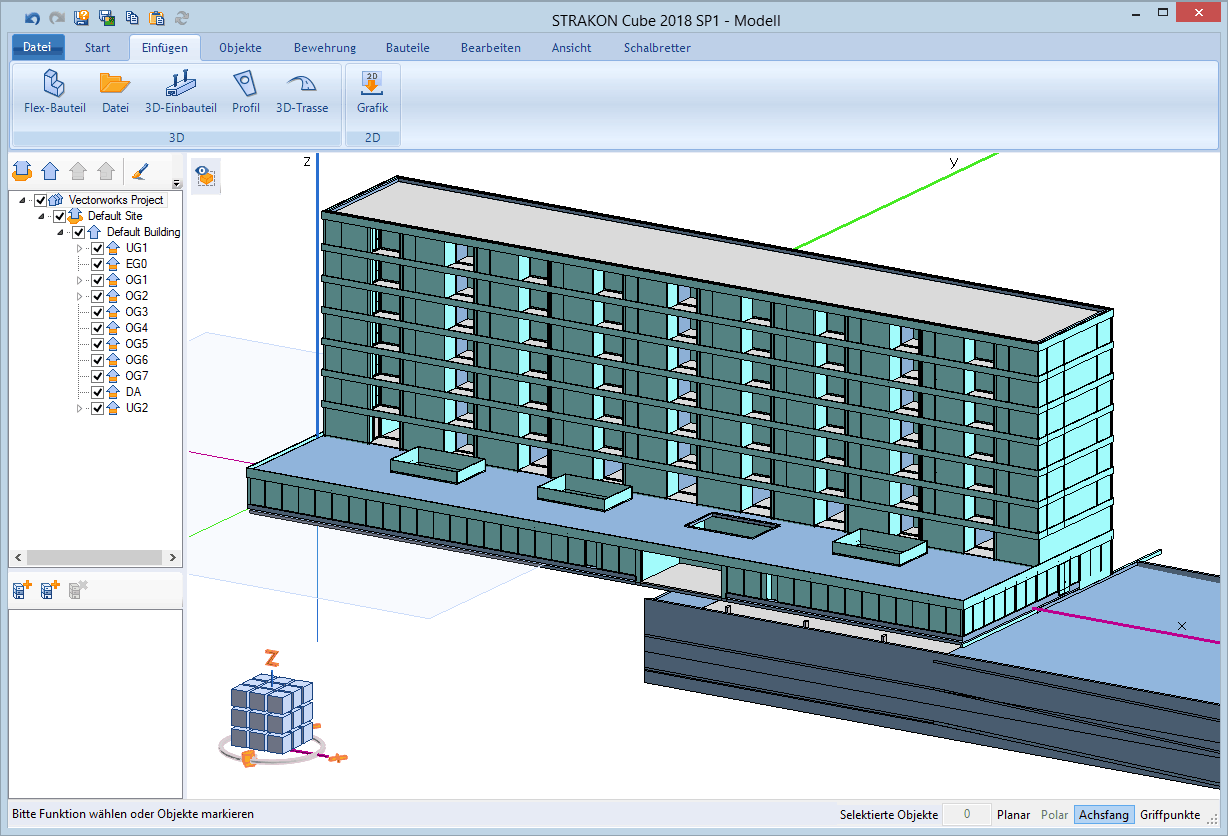

Um die Modellstruktur eines Gebäudes sinnvoll in STRAKON zu nutzen, öffnen Sie die IFC-Datei im Cube. Beim IFC-Import wird hierbei eine Projektstruktur angelegt. Alle Objekte wie auch Materialien werden nach STRAKON übertragen.

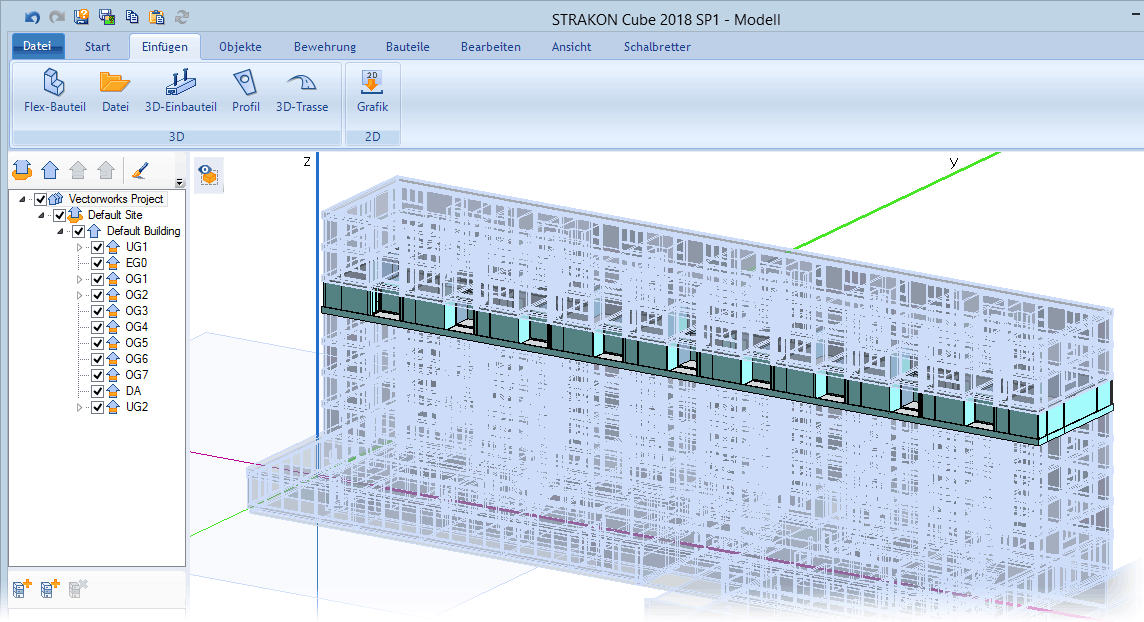

Die Projektstruktur ist aufgeteilt in unterschiedliche Geschosse, zwischen denen Sie wechseln können.
In diesen Geschossen können Sie z.B. Objekte selektieren sowie das lokale Koordinatensystem anpassen.
Anmerkung: |
|---|
Weisen Sie vor dem ersten IFC-Import die IFC-Klassen den STRAKON-Teilearten zu (siehe Réglages pour l’importer IFC). |

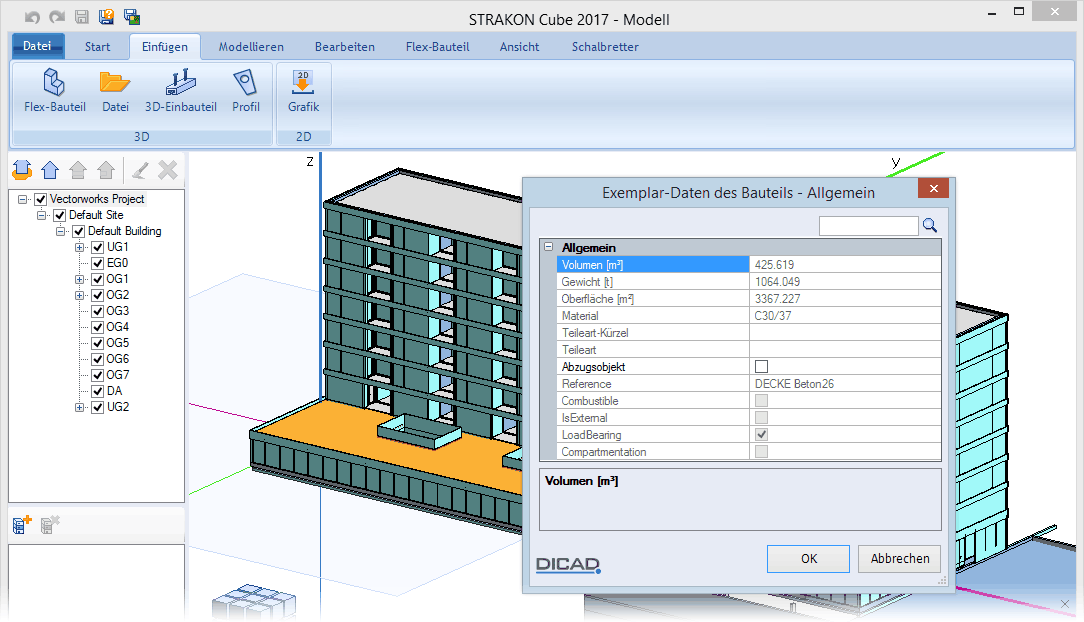

Über das markierte Bauteil erhalten Sie durch die Anzeige der Exemplardaten weitere Informationen, die Sie zum Teil auch bearbeiten können:
Zur weiteren Bearbeitung in STRAKON können Sie selektierte Objekte modellieren sowie bearbeiten oder als Flex-Bauteil speichern. Über die Funktion Selektion als Flex-Bauteil speichern haben Sie die Möglichkeit, selektierte Objekte beim Speichern als Flex-Bauteil direkt zu ersetzen. Hierdurch können Sie dem neuen Flex-Bauteil weitere Exemplardaten, wie z.B. eine statische Position, hinzufügen.
Beim Import von IFC-Dateien werden Kanten, sobald dies möglich ist, automatisch geglättet.

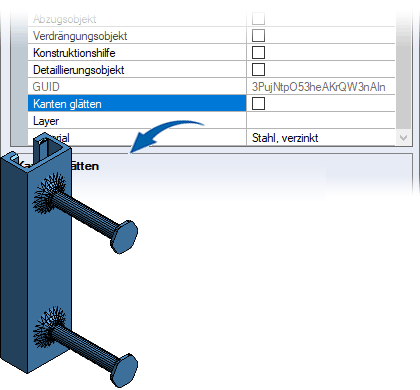

Ist dies nicht gewünscht, können Sie über die Données d'objet durch Ausschalten der Option Kanten glätten, diese wieder anzeigen.
