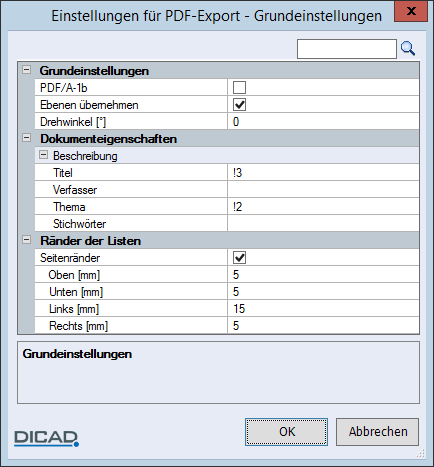

Réglages pour l'exportation PDF
► (Tooltips vorhanden)
Grundeinstellungen
PDF/A-1b
Datei im schreibgeschützten PDF/A-1b Standard für die Langzeit-Archivierung elektronischer Dokumente erzeugen, ein-/ausschalten

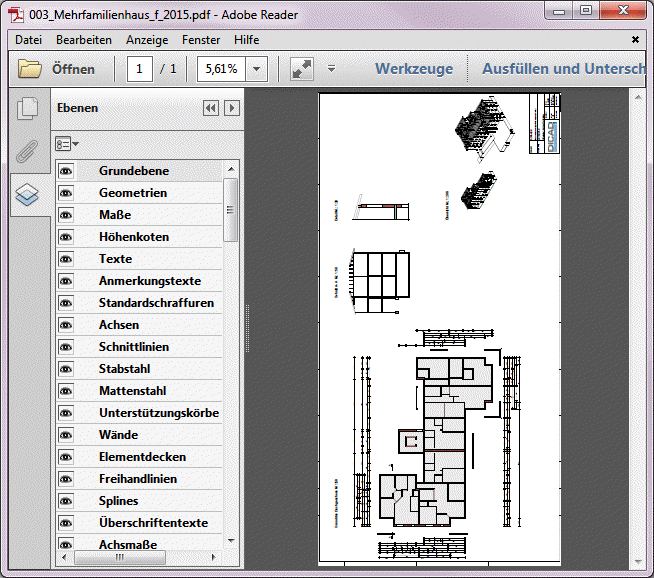

Ebenen übernehmen
STRAKON-Elemente mit den zugehörigen Ebenen abgeben, ein-/ausschalten
Achtung: Diese Option ist nicht zulässig für PDF/A-1b!
Drehwinkel [°]
Plan mit einem Drehwinkel von 0°, 90° oder -90° abgeben
Beispiel:
Dokumenteigenschaften
Beschreibung

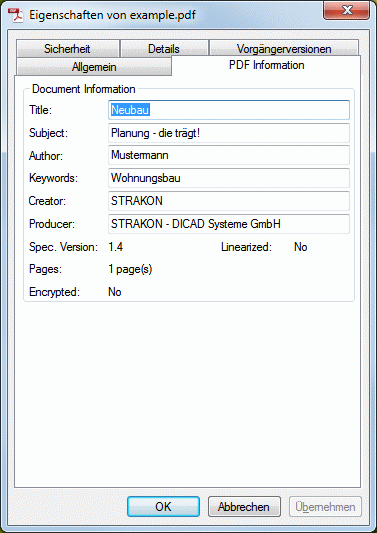

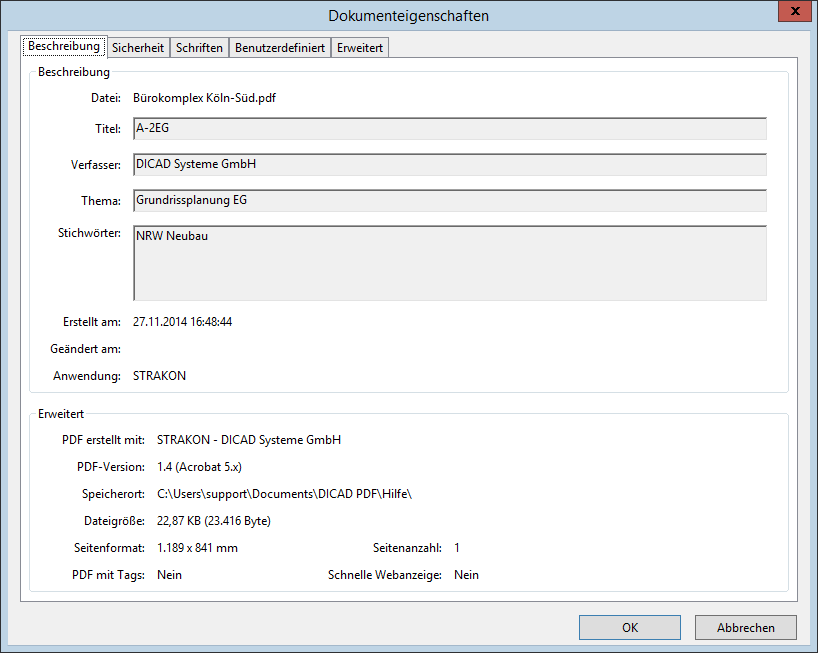

Das Modul PDF-Export erstellt PDF-Dateien im genormten (ISO 19005-1:2005) Format PDF/A-1b. Dieses Format dient zur Langzeitarchivierung von elektronischen Dokumenten. Neben den Informationen aus der Zeichnung benötigen PDF/A-1b-Dateien die allgemeinen Informationen wie Titel, Verfasser usw. Diese Informationen werden im Eigenschaftendialog der PDF-Datei angezeigt.
Bei der Eingabe sind Sonderzeichen ebenso zulässig wie Variablen (!xxx) (siehe Kapitel Entrée / accessibilité, Appliquer les textes du plan.
Ränder der Listen
Seitenränder
Durch Einschalten der Option können Sie die Seitenränder für die PDF-Ausgabe von Bewehrungslisten bestimmen. Der minimale Wert für einen Seitenrand beträgt 5 mm.
Vorraussetzung für die Ausgabe der Bewehrungslisten mit definierten Seitenrändern ist die Verwendung eines Ausgabegeräts mit dem Treiber standard_pdf_m oder standard_pdf_c, z.B. das Ausgabegerät PDF mono (siehe Kapitel Configurations, Configuration de l'imprimante).

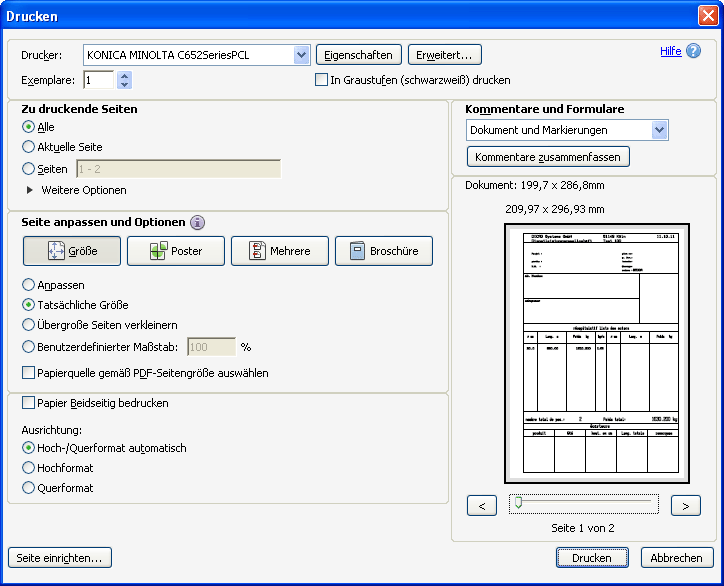

Um die PDF-Datei einer Bewehrungsliste z.B. über den Adobe® Reader® optimal auszugeben, schalten Sie folgende Optionsfelder im Druckerdialog ein:
Größe: Tatsächliche Größe
Ausrichtung: Hoch-/Querformat automatisch
Ausrichtung: Hoch-/Querformat automatisch
