Créer cage d'escalier
Menü Construction 3D > Treppen erzeugen

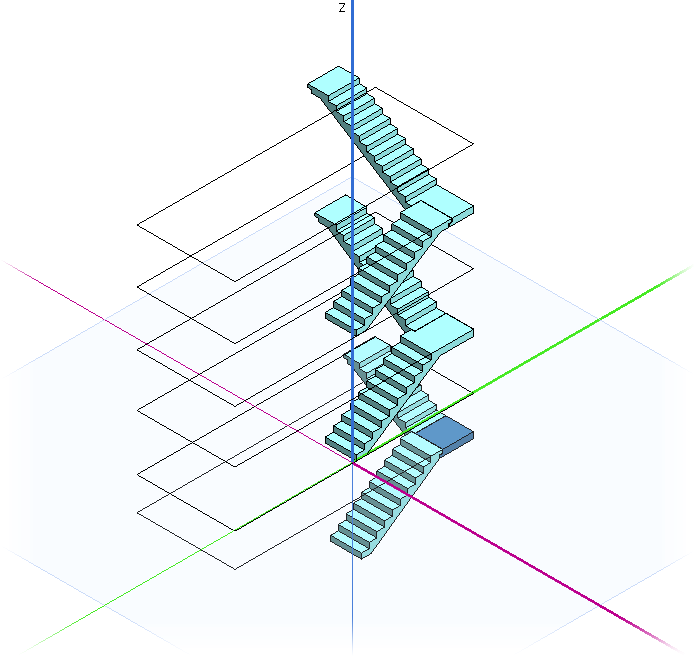

Das Modul Treppenhaus erzeugen ermöglicht dialoggeführt ein Treppenhaus zu planen. Ein Treppenhaus können Sie auch direkt im Cube über die Funktion Escalier erzeugen.
Geben Sie den Namen des Treppenhauses ein.
Funktionsleiste
Bestimmen Sie den Namen des Treppehauses analog Flex-Bauteilname eingeben.
Funktionszusatzleiste
Die Funktionen können Sie analog der Funktionszusatzleiste der Éléments Flex nutzen.
Ist der Name des Treppenhauses bestimmt, öffnet sich die Dialogbox der Geschosse mit den Réglages pour la cage d'escalier.
Wird der Dialog verlassen, wird das Treppenhaus als Flex-Bauteil mit darin enthaltenen einzelnen Flex-Bauteilen der Treppenläufe und Podeste angelegt.
Die Dateinamen setzen sich wie folgt zusammen:
Typ | Name | Flex-Bauteil-Datei | Dialog (Datei der Einstellungswerte) |
Treppenhaus | xyz | *.smd | *.stm |
Treppe | xyz.Stairx1.x2 x1: Geschoß-Nr. x2: Lfd-Nr. im Geschoß | *.smd | *.str |
Podest | xyz.Landingx1.x2 | *.smd | - |
Anmerkung: |
|---|
STM-Datei Zur Weitergabe reicht die Datei der Einstellungswerte *.stm des Treppenhauses. Diese Datei wird auf dem nächsten Rechner als Vorlage-Datei geöffnet, mit OK bestätigt und somit alle Flex-Bauteile erzeugt. |
