Miroiter
Registerkarte Editer > Gruppe Transformer

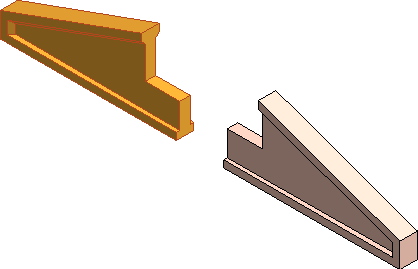

Selektierte Objekte sowie Flex-Bauteile um eine Objektfläche spiegeln oder eine Spiegelebene über Einzelpunkte definieren
 | Selektion spiegeln (S) |
Zusatzleiste

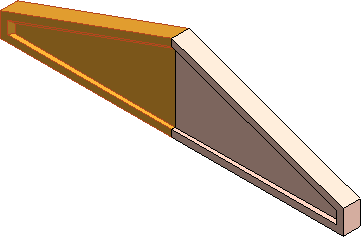

Objektfläche
Wählen Sie eine Objektfläche um die gespiegelt werden soll.
Spiegelebene über Punkte
Siehe hierzu:
Spiegelebene über Punkte am Objekt definieren

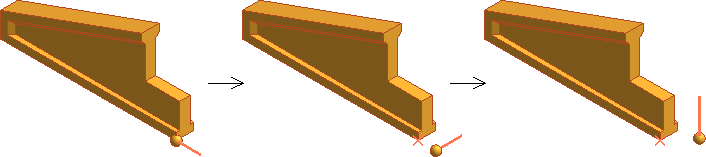

Spiegelebene über zwei Punkte:
Bestimmen Sie den ersten Punkt der Ebene.
Bestimmen Sie den zweiten Punkt der Ebene.
Soll die dargestellte Ebene zur Spiegelung verwendet werden, kann die Bestimmung des dritten Punkts entfallen. Klicken Sie dazu auf die linke Maustaste.
Durch einen dritten Punkt wird die Spiegelebene geneigt.
Spiegelebene über freie Punkte definieren
Bei freien Punkten die Spiegelebene über drei Punkte definieren
Die Punkte können Sie beliebig setzen oder mit Rechtsklick fangen und korrigieren. Für die schnelle Eingabe in Richtung der Achsen können Sie die Richtung vor dem Bestimmen der Punkte bzw. Eingabe der Werte mit den Tasten [X], [Y] oder [Z] fixieren.

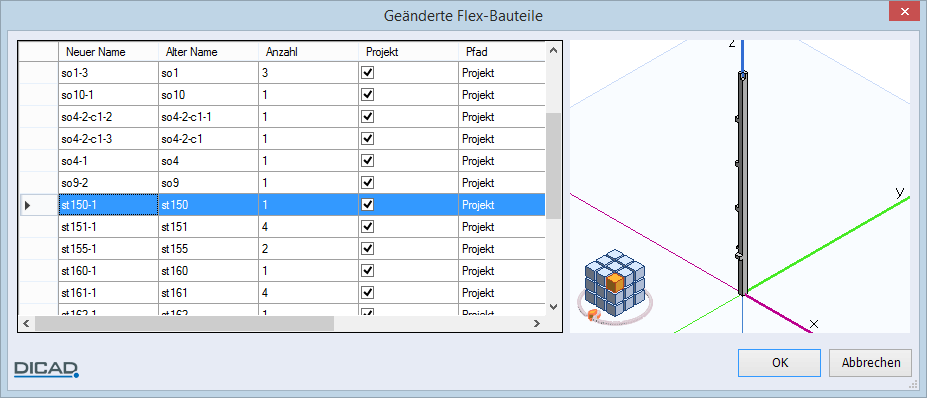

Nach der Spiegelung erhalten die gespiegelten Flex-Bauteile automatisch einen neuen Namen, z.B.
vorher: st150
nachher: st150-1
 | Mit Kopie Markiertes Objekt sowie Flex-Bauteil spiegeln und gleichzeitig kopieren |
