Copier
Registerkarte Editer > Gruppe Transformer
Selektierte Objekte sowie Flex-Bauteile kopieren
 | Selektion kopieren (K) |
Zusatzleiste
Siehe hierzu:
Kopien über Einzel- oder Gesamtstrecke
Kopien auf eine Strecke verteilen

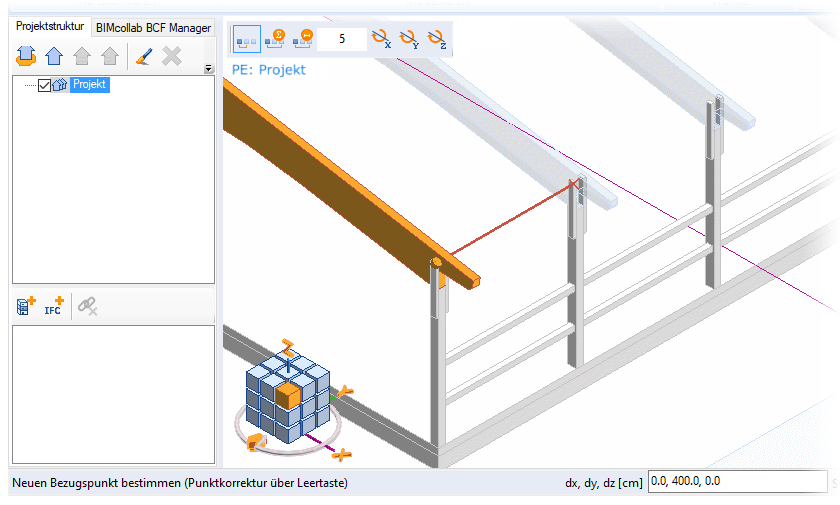

 | Kopien über Einzelstrecken Abstand zwischen dem Original und der ersten Kopie eingeben Weitere Kopien werden mit dem gleichen Abstand erzeugt.  |
Anzahl Kopien / Abstand Kopien über Gesamtstrecke
Die Gesamtstrecke wird vorgegeben durch den aufziehenden Cursor bzw. den neuen Bezugspunkt.

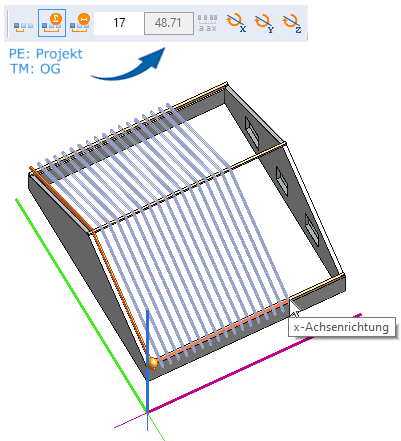

 | Anzahl Kopien über Gesamtstrecke  Anzahl der kopierten Objekte eingeben Bei der Eingabe der Anzahl, werden die Kopien mit konstantem Abstand über die Gesamtstrecke verteilt. Als zusätzliche Info wird in einem inaktiven Eingabefeld automatisch der Abstand zwischen den Kopien angezeigt:  |

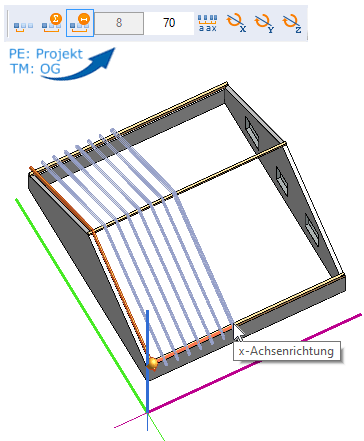

 | Abstand Kopien über Gesamtstrecke  Maximalen Abstand zwischen den Kopien eingeben Wird dieser Abstand überschritten, dann wird ein weiteres Objekt hinzugefügt. Als zusätzliche Info wird bei der Eingabe des Abstands in einem inaktiven Eingabefeld automatisch die Anzahl der Kopien angezeigt:  |

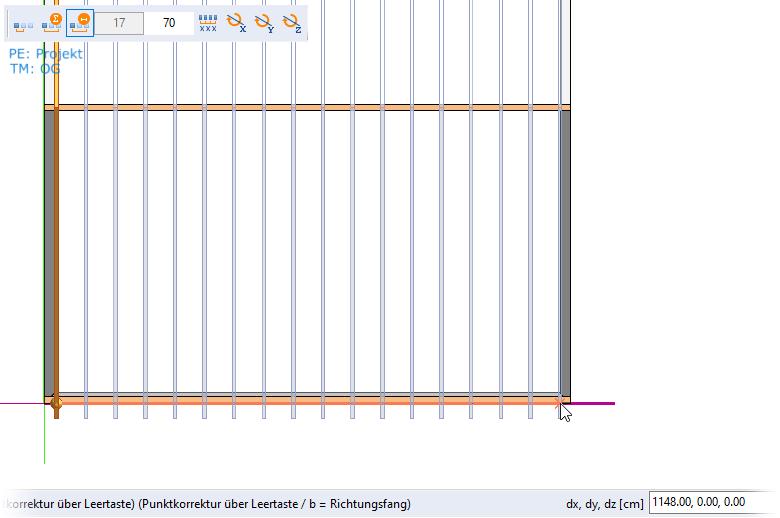

 | Maximaler Abstand bei gleichmäßiger Verlegung Über den Wert einen maximalen Abstand zwischen dem Original und der Kopie bestimmen Hierbei werden alle Kopien gleichmäßig auf die Gesamtstrecke verteilt.  Beispiel: Eingabe: max. Abstand 70 cm Gesamtstrecke: 1148 cm Ergebnis: 17 Kopien mit einem Abstand von 67,53 cm | |

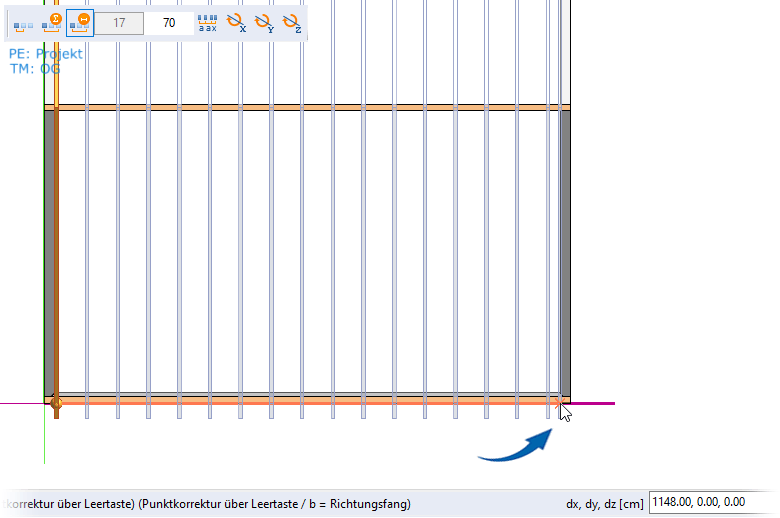

 | Fester Abstand mit Restlänge am Ende Über den Wert einen festen Abstand zwischen dem Original und der Kopie bestimmen Zuerst werden die Kopien mit dem festen Abstand erzeugt. Wird nach Aufziehen der Gesamtstrecke mit dem Cursor der festgelegte Wert unterschritten, dann ergibt sich für die letzte Kopie am Ende eine Restlänge des Abstands.  Beispiel: Eingabe: fester Abstand 70 cm Gesamtstrecke: 1148 cm Ergebnis: 16 Kopien mit festem Abstand von 70 cm / 1 Kopie am Ende mit einer Restlänge von 28 cm | |

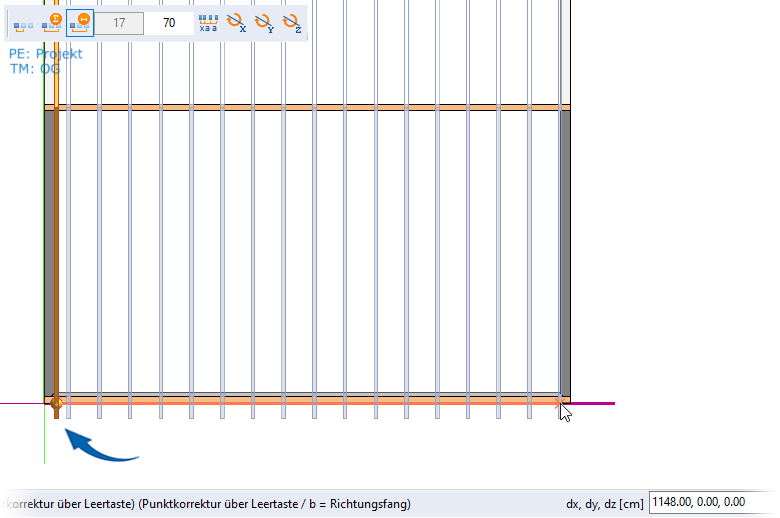

 | Fester Abstand mit Restlänge am Anfang Über den Wert einen festen Abstand zwischen dem Original und der Kopie bestimmen Wird nach Aufziehen der Gesamtstrecke mit dem Cursor der festgelegte Wert unterschritten, dann wird die erste Kopie am Anfang mit einer Restlänge des Abstands verlegt. Alle weiteren Kopien werden mit dem festen Abstand erzeugt.  Beispiel: Eingabe: fester Abstand 70 cm Gesamtstrecke: 1148 cm Ergebnis: 1 Kopie am Anfang mit einer Restlänge von 28 cm / 16 Kopien mit festem Abstand von 70 cm |
 | Bauteil in 90°-Schritten um x-, y- oder z-Achse drehen (X, Y, Z) Markiertes Objekt sowie Flex-Bauteil kopieren und gleichzeitig um eine beliebige Achse drehen |
