Axes
 | Achsen |
Orthogonales oder radiales Achsraster erzeugen
Die Achsen können Sie mit einer Kreismarkierung und die Bezeichnung mit Buchstaben oder Zahlen darstellen.

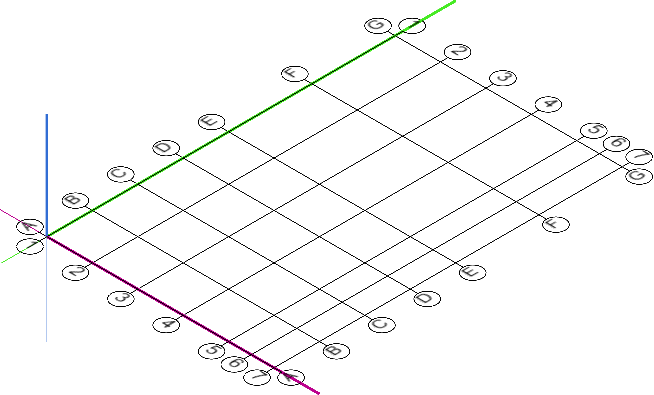

Orthogonales Achsraster

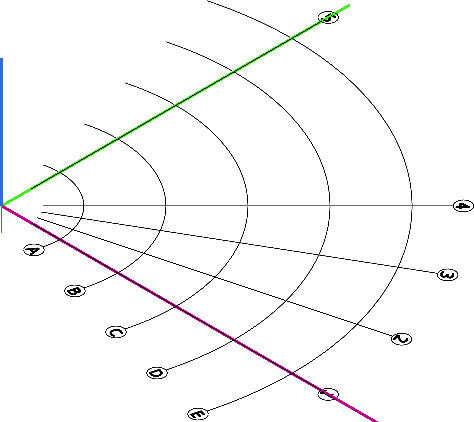

Radiales Achsraster
Durch einen Klick in die obere Hälfte des Icons Achsen bzw. über das Umschalticon Orthogonale Achsen können Sie ein orthogonales Achsraster erzeugen.
Umschalticon
Sie können über das Umschalticon zwischen den Optionen Orthogonale Achsen und Radiale Achsen wählen.
Nach Klicken der Funktion öffnet sich die Dialogbox mit den jeweiligen Einstellungen für das Achsraster.

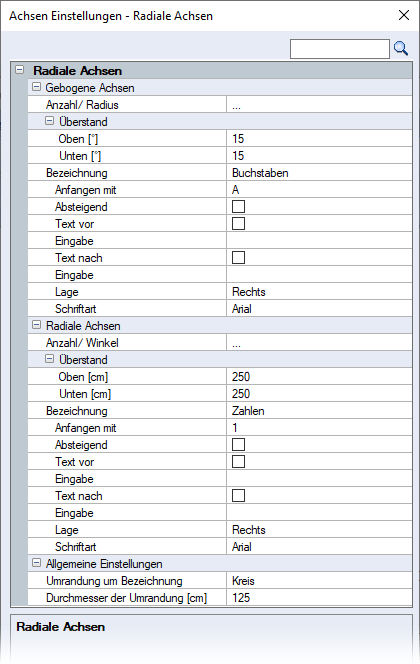

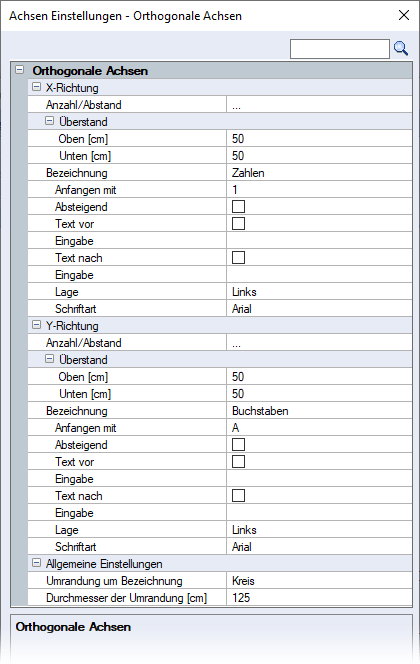

Einstellungen für orthogonale und radiale Achsen
Orthogonale Achsen  | Radiale Achsen  |
Orthogonale Achsen: X-Richtung, Y-Richtung / Radiale Achsen: Gebogene Achsen, Radiale Achsen

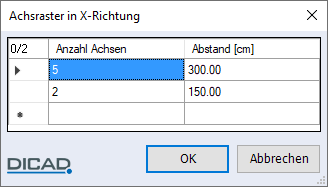

Anzahl/AbstandAchsanzahl sowie -abstände bestimmen
ÜberstandÜberstand der Achsen ober- und unterhalb des Rasters bestimmen
BezeichnungAnfangen mit, Absteigend
Bezeichnung der Achsen mit Buchstaben oder Zahlen über die Auswahlliste wählen:
Sie können bestimmen, mit welchem Buchstaben/Zahl die Bezeichnung beginnen soll und ob sie auf-/absteigen dargestellt werden soll.
Text vor, Text nach, Eingabe
Einen zusätzlichen Text vor/nach der Bezeichnung bestimmen
Position
Position der Achsbezeichnung über die Auswahlliste wählen:
Achsbezeichnung links
Achsbezeichnung beides
Schriftart
Schriftart der Achsbeschriftung über die Auswahlliste wählen:
Allgemeine Einstellungen
Umrandung um Bezeichnung, Durchmesser der Umrandung [cm]Die Art der Umrandung um die Bezeichnung wählen Sie über die Auswahlliste (z.Zt. nur Kreis) und Sie können den Durchmesser des Kreises bestimmen.
Haben Sie die Einstellungen mit OK bestätigt, bestimmen Sie den Einbaupunkt der Achsen.
Die Einstellungen des letzten Achsrasters werden gespeichert.
Z.Zt. wird das Achsraster nicht in den Plan übergeben. Das Achsraster wird nur im Cube dargestellt.
Zur Positionierung von Objekten können Sie auch den Mittelpunkt zwischen zwei Rasterpunkten fangen.
