Objet d'extrusion
 | Extrusionsobjekt |
Bestehendes Objekt durch Extrusion um ein neues Objekt mit anderem Material bzw. Teileart erweitern
Diese Funktion können Sie nutzen z.B. zum Aufdoppeln von Sparren oder um die Dämmung von einem Unterzug zu konstruieren.
Über die Zusatzleiste bestimmen Sie zuerst Material und Teileart für das neue Objekt.
Zusatzleiste

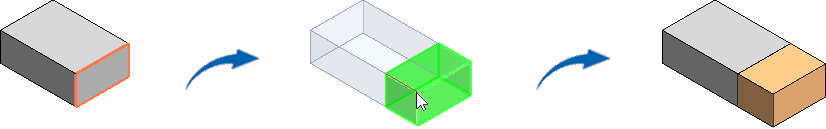

Wählen Sie die Extrusion und anschließend die zu extrudierenden Flächen (siehe auch Registerkarte Editer, Funktion Extruder surfaces). Haben Sie das Identifizieren abgeschlossen und den neuen Bezugspunkt bestimmt, wird das bestehende Objekt um das neue Objekt mit dem gewählten Material und der Teileart erweitert:

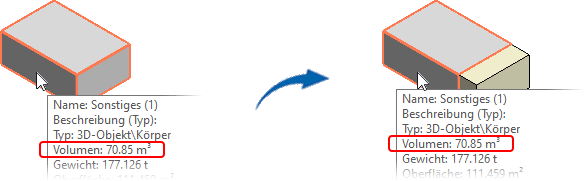

Das bestehende Objekt verändert sich in seiner Geometrie hiernach nicht:
Schalten Sie vor der Extrusion die Funktion Abzugsobjekt bzw. Verdrängungsobjekt ein, wird das bestehende Objekt auch um das neue Objekt erweitert.
Abzugsobjekt
Verdrängungsobjekt

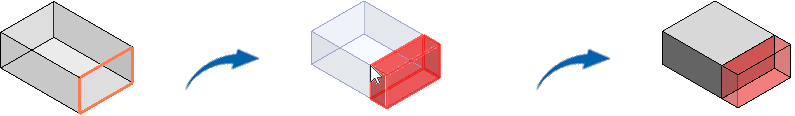

Das bestehende Objekt wird um das Abzugsobjekt bzw. Verdrängungsobjekt verkleinert:
