Zone
 | Raum erstellen |
Sie können in Ihrem Gebäudeprojekt Räume erstellen, die Sie später in einem Raumbuch erfassen.
Für die einzelnen Räume können Sie detaillierte Rauminformationen, wie die Bezeichnung, die vorgesehene Nutzung, den Wand- und Bodenaufbau sowie eine Raumhöhe bestimmen. Hieraus ergeben sich zusätzliche bauspezifische Informationen über die Nutzungsflächen (Netto/Brutto), die für den Architekten sowie für die Ausführungsplanung von Interesse sind.
Siehe hierzu:
Zusatzleiste
Bezeichnung | Bezeichnung Beschreibung des Raums, z.B. Flur, Bad, Küche, zur Beschriftung des Raums in der 3D-Sicht eingeben oder über die Auswahlliste wählen:  Diese Eingabe bleibt erhalten, bis Sie STRAKON verlassen. |
NUF, TF, VF | Nutzungsfläche, Technikfläche, Verkehrsfläche Vorgesehene Nutzung des Raums Die Flächen werden in unterschiedlichen transparenten Farben dargestellt: Nutzungsfläche = rot Technikfläche = grün Verkehrsfläche = blau |
Wandaufbau ..., Bodenaufbau ... | Wandaufbau, Bodenaufbau, Höhe Stärke des Wand- und Bodenaufbaus und Höhe des Raums |
 | Planare Eingabe ein-/ausschalten Eingabe nur in der X-/Y-Ebene des aktiven Koordinatensystems ein-/ausschalten Die gewählte Einstellung wird sich für die Funktion Raum gemerkt. |
Für den Raum können Sie jetzt Polygonpunkte in beliebiger Z-Höhe wählen, die automatisch auf Höhe des aktiven Koordinatensystems projiziert werden. Nachdem Sie die Raumeigenschaften definiert haben, bestimmen Sie nacheinander die Punkte der Raumumgrenzung (z.Zt. sind Rundungen ausgenommen). Als Punkte können Sie Objektpunkte sowie freie Punkte wählen. Die Eingabe des Raums erfolgt nur in der X-/Y-Ebene des aktiven Koordinatensystems.

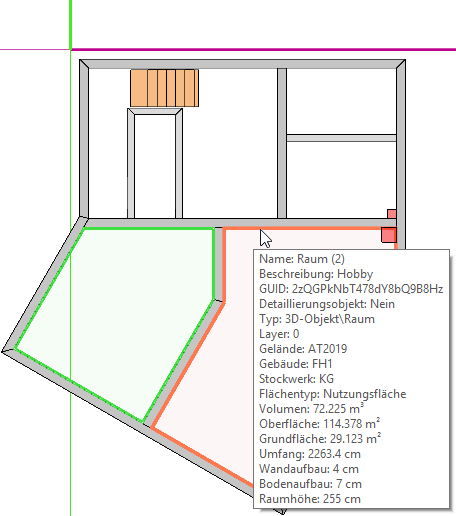

Ist die Eingabe beendet, wird die Umgrenzung des Raums mit Linien dargestellt und die Bodenfläche je nach gewählter Flächenart farblich hinterlegt. Der Wand- und Bodenaufbau ist über eine weitere Linie dargestellt.
Räume in einer 3D-Sicht beschriften
Die Beschriftung von Räumen in einer 3D-Sicht ist möglich. Die Beschriftung erfolgt mit den Daten aus der gewählten Beschriftungsvorlage (siehe Funktion Vue 3D, Räume).
Projektebene „Raum“ in der Projektstruktur
Erstellen Sie einen Raum in der aktuell markierten Projektebene Gelände oder Stockwerk, wird in der Structure de projet unterhalb dieser Projektebenen automatisch eine neue Ebene Raum mit dem Namen der Raum-Bezeichnung angelegt (siehe Automatisches Anlegen einer Ebene bei der Erstellung eines Raums).
