Boîte de vue
Registerkarte Vue > Gruppe Représentation
 | Boîte de vue (Maj+V) |
Sichtbarkeit von Objekten im Cube bzw. in der Cube-Sicht sowie ihre optische Darstellung (z.B. Stil und Farbe) zentral bestimmen (siehe hierzu Cube - fonctions, Funktion Boîte de visualisation).
Ein Klick auf die Funktion bzw. durch Drücken der Tastenkombination [Shift] + [V] öffnet die Ansichtsbox mit Optionen zur Einstellung der Darstellung im Cube bzw. in der Cube-Sicht:

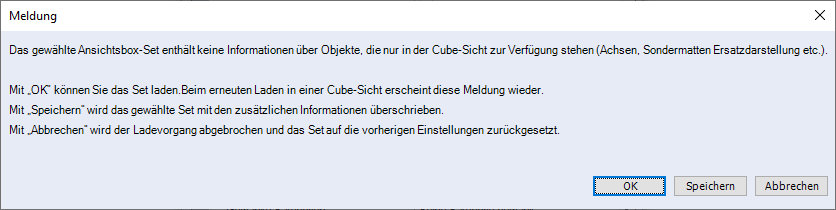

 | Öffnen Öffnen Sie in der Cube-Sicht ein Set der Ansichtsbox, welches nicht in der Cube-Sicht gespeichert wurde, erscheint folgende Meldung:  Die Meldung weist darauf hin, dass in dem Set keine Einstellungen für diverse Objekte in der Cube-Sicht, z.B. für das Achsraster, vorhanden sind. Folgende Optionen können Sie wählen: OK Einstellungen laden Bei einem erneuten Öffnen dieses Sets, erscheint diese Meldung wieder. Speichern Gewähltes Set laden und mit den zusätzlichen Einstellungen aus der Cube-Sicht speichern |
Anmerkung: |
|---|
Hiernach können Sie das Set sowohl im Cube als auch in der Cube-Sicht öffnen, ohne dass eine Meldung erscheint. |
Abbrechen Laden des gewählten Sets verwerfen |
Achsraster
Darstellung, Beschriftung
Für die Darstellung eines in der Cube-Sicht vorhandenen Achsrasters den Linientyp und Stift sowie für die Beschriftung den Kreisdurchmesser, Stift für den Kreis, die Schriftart und Höhe für die Beschriftung bestimmen
