Points d'accrochage
Siehe hierzu:
2D-Objekt

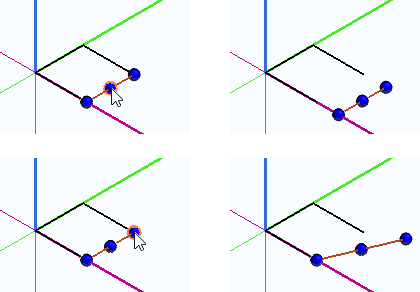

Bei Markierung eines 2D-Objekts erscheinen drei Punkte (Anfangs-/End- und Mittelpunkt), an denen Sie das Objekt greifen können:
Über die Griffpunkte lassen sich die 2D-Objekte bearbeiten. Über einen Klick auf den Mittelpunkt können Sie das Objekt verschieben. Durch einen Klick auf den Anfangs- bzw. Endpunkt können Sie die Lage des Punkts verändern und somit die Größe des Objekts neu bestimmen.
3D-Objekt
Auf diese Weise können Sie auch die Größe der Profilfläche eines 3D-Objekts ändern.

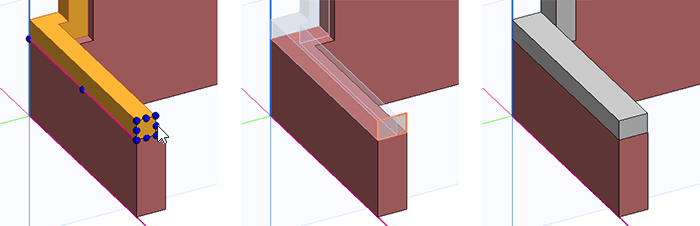

Nach Einschalten der Option und klicken auf das 3D-Objekt, werden die Fläche des Profils und der Eingabepfad mit Punkten markiert. Jetzt können Sie durch Ziehen eines Punkts der Profilfläche, die Größe des 3D-Objekts ändern.
Ebenso können Sie den Verlauf des Pfads über die Eingabepunkte ändern.

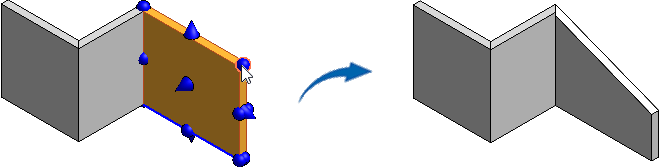

Wände lassen sich auf diese Weise auch bearbeiten.

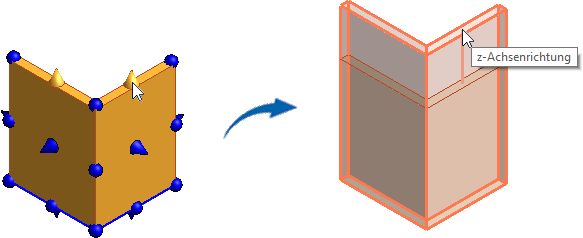

Der Kegel markiert den Mittelpunkt einer Fläche, über den Sie die Dicke, Höhe und Länge einer Wand gleichmäßig vergrößern/verkleinern können. Möchten Sie die Oberkante mehrerer Wände verschieben, selektieren Sie mehrere Griffpunkte einzeln mit gedrückter Taste [Strg] über einen Klick auf den Kegel.
