Contrôle d’armature 3D groupes
Menü Armature > 3D-BewehrungsCheck Gruppen

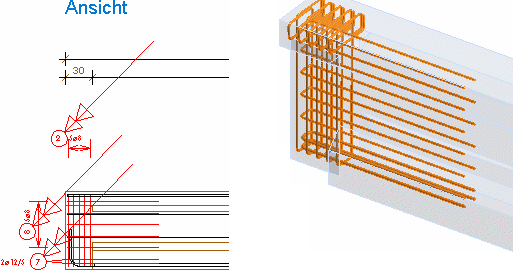

Für eine häufige Kontrolle komplexer Bewehrungsführung an einer bestimmten Stelle fassen Sie die dortigen Eisen zu einer Gruppe zusammen. Möchten Sie die Eisen an dieser Stelle nach einer Änderung kontrollieren, genügt es, die Gruppe über die Auswahlliste zu wählen. Die gespeicherten Eisen werden sofort im Cube dargestellt.
Die Gruppen und die enthaltenen Eisen werden als Information zum Plan gespeichert.
Wählen Sie die Gruppe und fahren die Positionen an (de-/markieren), die zu dieser Gruppe automatisch gespeichert werden.
Funktionszusatzleiste
► (Tooltips vorhanden)
Anzahl Gruppen = ...
Anzahl der anzulegenden Gruppen in diesem Plan
Gruppe ...
Gespeicherte Gruppe wählen
Gruppe löschen
Gruppe aus dem Plan löschen
Gruppe leeren
Alle Eisen aus der Gruppe entfernen
Eindeutige Zuordnung
Umschaltfunktion: Jede gezählte Ansicht darf nur einer Gruppe zugeordnet werden, ein-/ausschalten
S=…
Stift für die Markierungsfarbe der Eisen
Farbzuordnung: Orange
Farbdarstellung der Eisen im Cube
Funktionsleiste
Positionsnummer, Durchmesser, Stahlsorte | Jede Positionsnummer, Durchmesser oder Stahlsorte in einer separaten Farbe darstellen |
Blau, Orange | Alle Positionen in Blau oder Orange darstellen |
