Tangente d'un point à un cercle
Werkzeugleiste:
Tangente durch Punkt an KreisSie können eine Tangente von einem identifizierten Punkt auf einen vorhandenen Kreisbogen erzeugen. Analog „Raccorder des éléments“ können Sie diese Funktion auch auf eine Parallele des vorhandenen Kreisbogens anwenden.

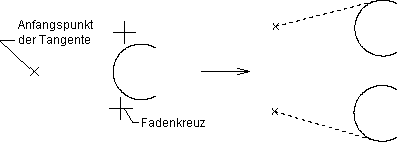

Bestimmen Sie den Tangentenanfangspunkt und fahren den vorhandenen Kreisbogen auf der Seite an, zu der die Tangente gezeichnet werden soll, z.B.

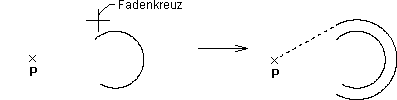

Geben Sie gleichzeitig eine Parallele zu dem vorhandenen Kreisbogen ein, müssen Sie diesen, je nach Lage der Parallelen, innen oder außen anfahren.
Element gefunden
Angefahrenen Keisbogen bestätigen
Parallele eingeben
Parallele
Nein
Vorgang wiederholen
Die Tangente wird nach dem Bestätigen des Kreisbogens dargestellt und ein Teil des Kreisbogens, in Abhängigkeit von der Lage des Tangentenendpunkts, markiert, z.B.
TA = Tangentenanfangspunkt
TE = Tangentenendpunkt
Die Tangente und den Kreisbogen können Sie zu einem Linienzug anschließen (verbinden). In logischer, fortlaufender Richtung des Linienzugs werden folgende Korrekturen angeboten:
Ja
Markierten Teil des Elements löschen
kein Anschluss
Ausgangselement erhalten
Nein
Nicht markierten Teil des Elements löschen
