Entrée de clothoïde par paramètre
Werkzeugleiste:
► (Tooltips vorhanden)
W=...
Bezugspunkt=...
Umschaltfunktion: Anfangs- oder Endpunkt zum Platzieren der Klothoide wählen
AP = Anfangspunkt
EP = Endpunkt
Spg=...
Klothoide spiegeln
Spg=Keine Spg=x Spg=y Spg=xy | Keine Spiegelung Spiegelung um die x-Achse Spiegelung um die y-Achse Spiegelung um die x- und y-Achse |
Anschließen
Die aktuelle Klothoide wird direkt an eine Linie, einen Teilkreis, eine Teilellipse oder an eine weitere Klothoide angeschlossen. Dadurch ist ein kontinuierlicher Krümmungsverlauf definierbar.
>>

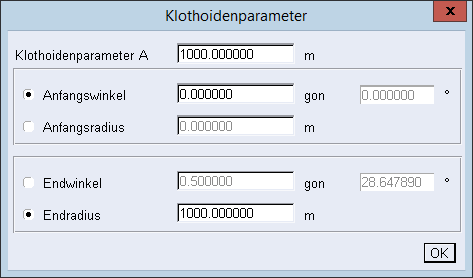

Einstellungen der Parametereingabe
Folgende Parameter können Sie bestimmen:
Klothoiden- parameter A | Eingabeart für Anfang und Ende |
Anfangswinkel, -radius | Geben Sie für den Anfangswinkel 0.0 gon ein, bedeutet dies eine Klothoide von Anfang an. Ein Anfangsradius von 0.0 m entspricht einem Radius von  . |
Endwinkel, -radius | Geben Sie für den Endradius ein, berechnet das Programm automatisch den Endwinkel und zeigt diesen Wert in gon und Altgrad an. Die eingegebene Klothoide können Sie frei über den Cursor platzieren.  |
