Analyse des axes IBM ou REB à partir d'un fichier
Werkzeugleiste:
Zum Einlesen müssen Sie zwei Vergleichsordinaten auf dem Plan mit Ordinate Nord und Ost definieren, z.B. Endpunkte von Linien einer Grundstückskante, deren Koordinaten bekannt sind.
Der Drehwinkel der Achse wird aus den Vergleichskoordinaten ermittelt. Stimmen Abstand der Vergleichskoordinaten nicht mit dem der Planpunkte überein, wählen Sie die erste Ordinate als Orientierung für das Einpassen der Achse, die zweite für die Definition der Drehung.
Sie können Teilstücke der Achse einlesen, jedoch wird immer der Abschnitt (Kreis, Gerade, Klothoide), auf dem Anfangs- oder Endkilometer liegen, komplett in die Zeichnung übertragen.

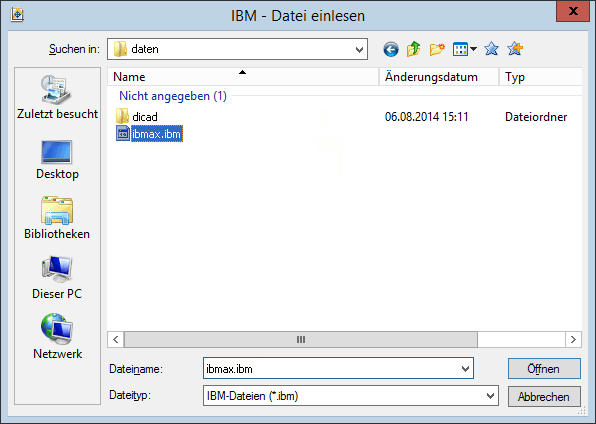

Die vorhandenen IBM- oder REB-Dateien öffnen und bearbeiten Sie über die zugehörigen Dateiverwaltungen, z.B.
Die in der gewählten IBM-Datei abgelegten Achsen können Sie anschließend in einer Dialogbox wählen:

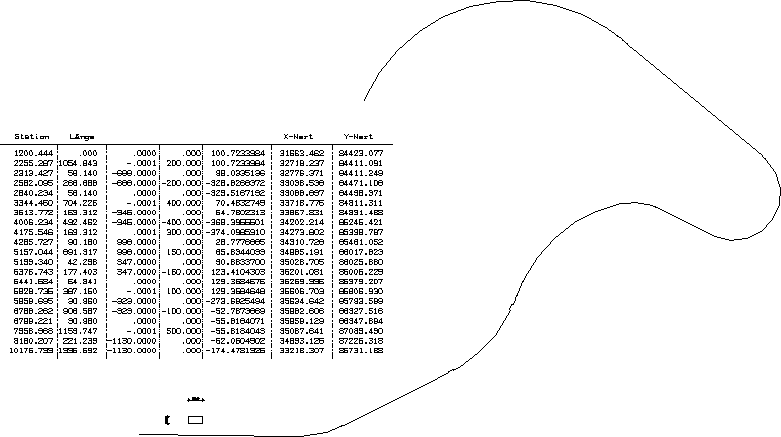

Nach Auswahl der gewünschten Datei sowie gegebenenfalls der Achsnummer bei Dateien im IBM-Format, platzieren Sie die Achse auf dem Plan, z.B.
