Treillis de dessin en barres
Menü Armature > Zeichnungsmatte aus Stabstahl

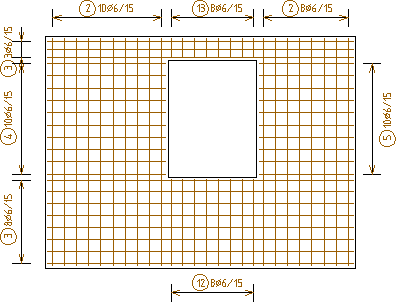

Eine vorhandene kreuzweise Stabstahlverlegung (NA Verlegung bzw. NA Einzeln) können Sie als Zeichnungsmatte in die Gestionnaire des treillis speichern.
Legen Sie einen Ausschnitt um die Stabstahlverlegungen.
Über Bezugsecke neu in der Funktionszusatzleiste können Sie die Bezugsecke des Ausschnitts korrigieren.

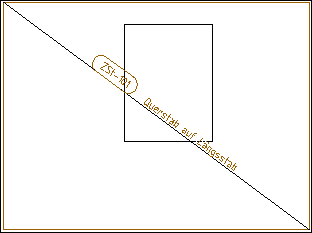

Wählen Sie die Richtung der Längsstäbe und vergeben einen Namen für die Zeichnungsmatte.
Die Zeichnungsmatte wird automatisch in den vorhandenen Anbindekanten generiert und in der Mattenverwaltung gespeichert.
Optional können Sie die zugrunde liegende Stabstahlbewehrung löschen.
Die Zeichnungsmatte können Sie jederzeit über die Mattenverwaltung editieren, z.B. Maße für die Liste der Zeichnungsmatten zufügen.
