SAH Schraubverbindungen

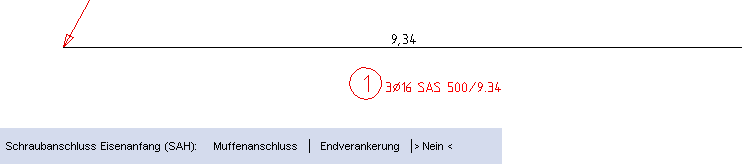

Erzeugen Sie einen Eisenauszug mit der Stahlsorte SAS 500 (siehe Gestionnaire de barres), werden die erforderlichen Zubehörteile des Schraubmuffensystems SAH ermittelt und dargestellt.

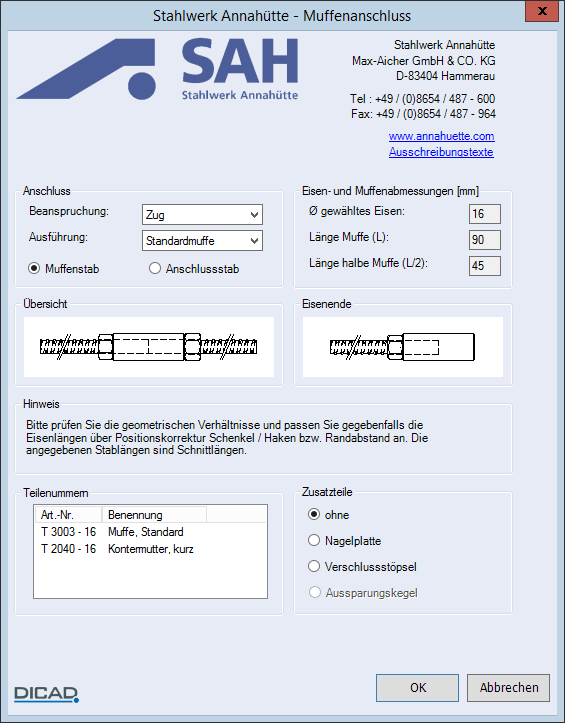

Die Auswahl erfolgt für jedes Stabende über den SAH-Benutzerdialog:
In Abhängigkeit von Stoßart, Beanspruchung und Bezeichnung bestimmen Sie die benötigten Anschlusselemente über die Teilenummer, die anschließend an die Stabenden des Eisenauszugs geschrieben wird.
Wichtig! |
|---|

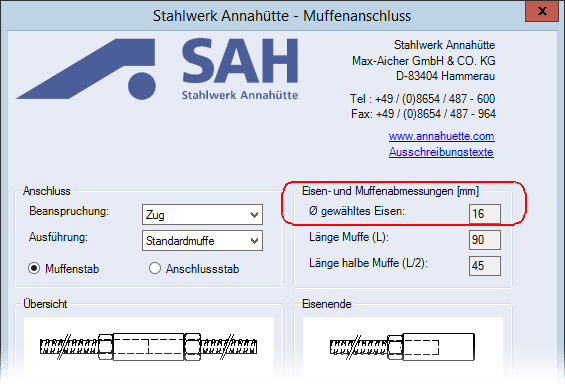

Die Anbindung von SAH-Anschlusselementen am Stab erfordert eine Verkürzung der Stablänge um jeweils eine halbe Muffenlänge (gegebenenfalls am Stabanfang und am Stabende). Zur Vereinfachung wird die Muffenlänge bzw. die halbe Muffenlänge (in mm) in der Dialogbox angezeigt.  Die Verkürzung erfolgt nicht automatisch. Somit ist eine manuelle Korrektur der Stablängen erforderlich. Dies können Sie bei vorhandener Hauptansicht (HA) über die Schenkellängen- oder Randabstandkorrektur vornehmen. |
Die Ausgabe der SAH-Anschlusselemente erfolgt in den Stahl- und Biegelisten (siehe Liste des armatures).
