Verlegefeldpunkte für weitere Verlegung übernehmen

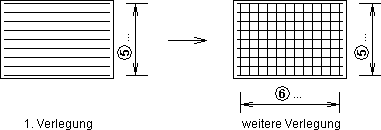

Für weitere Stabstahlverlegungen in einem Verlegefeld werden die Polygonpunkte über das Menü Editer > Einzeln kopieren direkt übernommen.
Die verlegten Eisen sind somit korrekt an die Schalkanten angebunden.
Sind Positionsnummer, Durchmesser, Ansicht, Abstand und Randabstand eingegeben, erfolgt die Polygonabfrage.
Aktivieren Sie das Menü Editer > Einzeln kopieren und fahren eine Bewehrungsposition aus dem Verlegefeld an.
Die Tragrichtung der Verlegung wird zur Korrektur angeboten.
Nein
Angezeigte Tragrichtung im Uhrzeigersinn wechseln
Ja
Tragrichtung bestimmen

Anmerkung:
Die Randabstände der „kopierten“ Verlegung können Sie neu bestimmen, sofern vorab Randabstand einz./Sch. eingeschaltet wurde. Die abgefragten Randabstände werden mit einem Pfeil markiert.
