Matte radial verlegen (NA Radial)
Werkzeugleiste:
Das Zusatzprogramm RADMAT wird automatisch eingelesen (siehe NA Muster / NA Radial, RADMAT - Radiale Mattenverlegung).
Analog „Nebenansicht im Verlegefeld eingeben (NA Verlegung)“ bzw. „Einzelmatte eingeben (NA Einzeln)“ gelten für die Verlegung der Matten die Regeln und Vereinbarungen.
Sind die Positionsnummer, der Mattentyp sowie die Mattenabmessung eingegeben, bestimmen Sie den
sowie den
und den Anfangs- und Endwinkel der radialen Verlegefläche.
Für die Übergreifungslänge (Anzeige Lue = ... in der Funktionszusatzleiste) bestimmen Sie die Lage, bezogen auf die verlegten Matten.
Sie können Innen, Mitte und Außen wählen oder einen beliebigen Wert bzw. einen Differenzwinkel der Matten untereinander eingeben.
Aus den so bestimmten Werten wird die genaue Anzahl der verlegten Matten berechnet und in der Funktionszusatzleiste angezeigt.
Die angezeigten Mattenanzahl können Sie als korrekt bestätigen oder um eine Matte erhöht, mit entsprechend korrigierter Übergreifungslänge, bestimmen.
Die radiale Verlegung wird dargestellt und Sie können noch Zusatztexte, z.B. 1. Lage, eingeben.

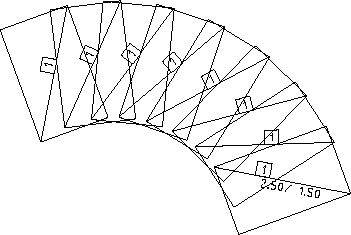

Beispiel:
Anmerkung: |
|---|
Die Matten einer radialen Verlegung werden wie die über die Nebenansicht-Einzeln verlegten Matten behandelt. Dies ist beim Löschen und Korrigieren entsprechend zu berücksichtigen. |
