Hauptansicht bei Überschreitung der max. Mattenabmessung eingeben
Die Eingabe des Bewehrungspolygons mit Überschreitung der maximalen Mattenlänge (bei Hauptansicht der Längsstäbe) oder der maximalen Mattenbreite (bei Hauptansicht der Querstäbe) erfolgt grundsätzlich nach den Regeln der Hauptansicht eingeben (HA / HA Bügel / HA Alt).
Die maximalen Abmessungen eines Mattentyps werden den Eintragungen in der Mattenverwaltung entnommen und während der Eingabe einer Hauptansicht automatisch überprüft.

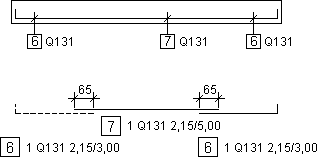

Überschreitet das eingegebene Polygon die max. Mattenlänge/-breite entsprechend der gewählten Hauptansicht, sind analog „Barres, Hauptansicht Polygon eingeben“ Eingaben vorzunehmen.
Im Unterschied zu den Möglichkeiten im Stabstahl können Sie für den Polygonanfang jedoch nur folgende Funktionen wählen:
Neben der Definition von A=... Anfangs- bzw. E=... Endlänge des Mattenpolygons kann eine globale Festlegung der Matten- und Übergreifungslängen auch in einer Dialogbox = Tabelle erfolgen.
Die Mattenauszüge und die Bemaßung der Übergreifungslängen werden über MA Polygon in der Funktionsleiste der Funktion Treillis erzeugt (siehe Mattenauszug eingeben (MA)).
