Entrer des armatures sur « SmartClick »
Das Anfahren diverser bereits auf dem Plan vorhandener Bewehrungselemente über den SmartClick bewirkt den direkten Aufruf entsprechender Bewehrungsfunktionen.
Stabstahl
SmartClick an einem Schenkel > NA Verlegung > Kante - Schenkel=?
(Hierbei wird der Randabstand übernommen.)

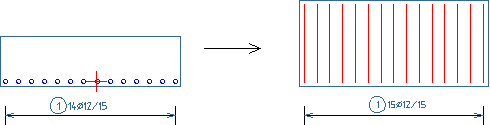

Geschnittene Eisen über „SmartClick“ verlegen

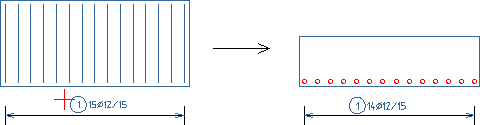

SmartClick am Positionskreis einer Hauptansicht > NA Verlegung > Kante - Geschnitten
Eisenauszug Polygon über „SmartClick“
SmartClick am Positionstext bzw. an der Positionsnummer > EA Polygon
an Verlegung > neue Verlegung für vorhandene Position
In den nachfolgenden beiden Beispielen sind die Verlegungen miteinander gekoppelt, d.h. der Eisenabstand sowie das Einfügen, Löschen oder Verschieben eines Eisens wird automatisch in die gekoppelte Verlegung übernommen.

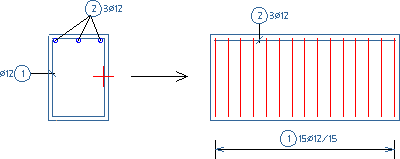

am Positionskreis einer Nebenansicht > NA Verlegung > Kante - Geschnitten

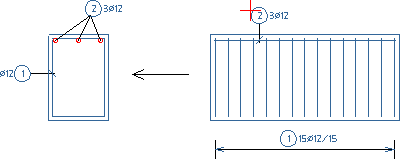

an einer Verlegung geschnittener Eisen > Fläche - Oben, Fläche - Seite usw.
Anmerkung: |
|---|
Der SmartClick an die Verlegung (Linie, geschnittene Eisen) liefert immer eine Liniendarstellung. |
Siehe hierzu:
