Contrôle d'armature facteur de comptage
Stabstahl
Menü Armature > Übersicht Stabstahlpositionen > BewehrungsCheck Zählfaktor
Werkzeugleiste:
BewehrungsCheck Zählfaktor

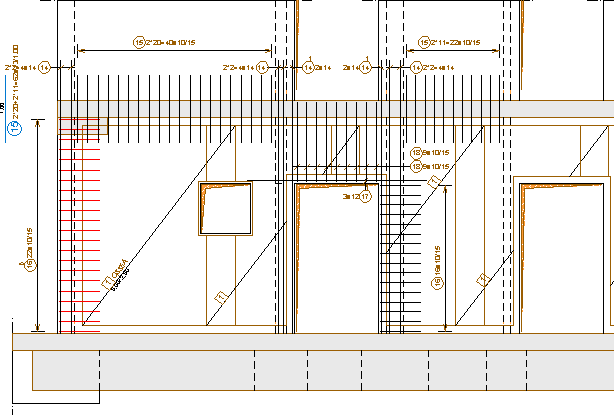

Kontrolle der Zählfaktoren aller im Plan existierenden Bewehrungsansichten
Bestimmen Sie den zu kontrollierenden Zählfaktor und die Bewehrungsansichten über die Funktionszusatzleiste.
Funktionszusatzleiste
Faktor …
Nach Zählfaktoren = 0, > 0, = 1 oder > 1 selektieren
HA, NA, EA
Bewehrungsansichten nach Hauptansicht, Nebenansicht und Eisenauszug selektieren
Permanent
Markierung bleibt permanent erhalten, ein/aus
Die selektierten Bewehrungsansichten bleiben für die weitere Planbearbeitung markiert. Sobald in der weiteren Bearbeitung eine Bewehrungsansicht den selektierten Kriterien nicht mehr entspricht, wird dessen Markierung automatisch ausgeschaltet.
S=…
Stift für die permanente Markierung
Dieser Schalter erscheint erst nach dem ersten Einschalten der Funktion Permanent.
Positionskreis
Positionskreis der selektierten Bewehrung markieren
