Vérifier les positions de l'armature dans le plan (contrôles d'armature position)
Stabstahl/Matten
Menü Armature > Übersicht Stabstahlpositionen > BewehrungsCheck Position / Übersicht Mattenpositionen > BewehrungsCheck Position
Werkzeugleiste:
BewehrungsCheck Position (Bewehrung allgemein)

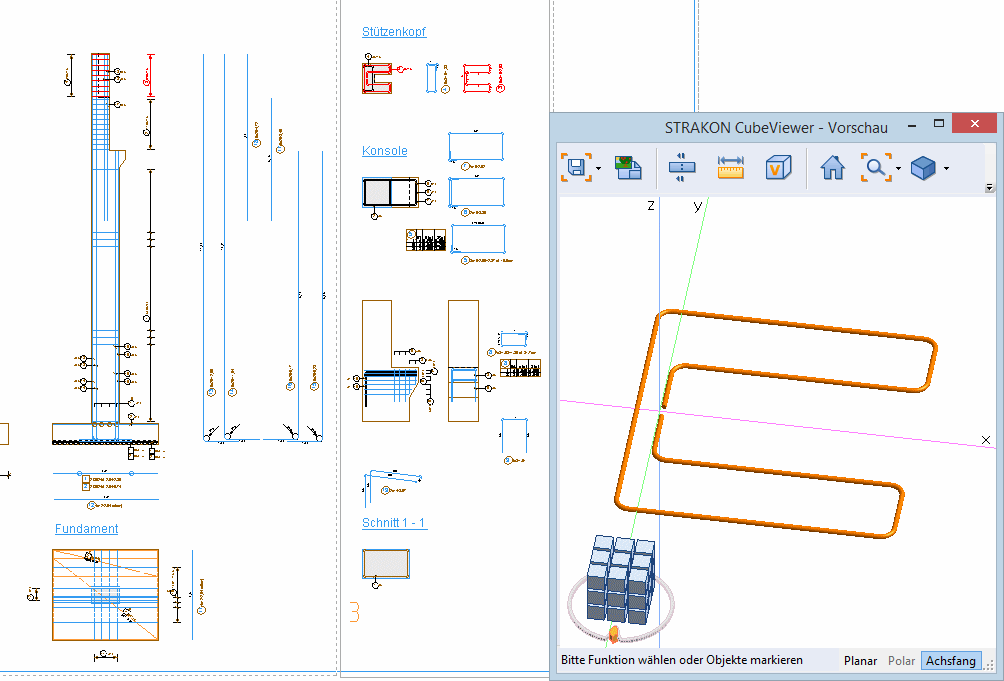

Wählen Sie die Funktion und identifizieren die Position (Haupt-, Nebenansicht oder Eisen- bzw. Mattenauszug). Alle Ansichten der Position werden im Plan markiert. Bei eingeschalteter Vorschau wird die identifizierte Ansicht der Position in der Cube - Vorschau dargestellt.
In der Funktionszusatzleiste werden die maßgebenden Informationen zur Position angezeigt:
Stabstahl
Positionsnummer, Eisenanzahl (gesamt), ø und Stahlsorte

Matten
Positionsnummer, Mattenanzahl (gesamt), Mattenname

Funktionszusatzleiste
Position eingeben
Umschaltfunktion: Positionsnummer eingeben, ein-/ausschalten
Bei eingeschalteter Funktion erscheint folgende Funktionsleiste:

Stabstahl, Lager-/
Vorratsmatten
Die zu prüfende Bewehrungsart wählen


Anzeige
Position über das Anzeigefenster wählen (siehe Fenêtre d'affichage lors de la saisie du numéro de position (liste de position graphique))

Nächste Position
Nächste vorhandene Position automatisch markieren


Anmerkung:
*Bei Stabstahl-Nebenansichten werden unabhängig vom vorhandenen Markierungstyp alle Stäbe dargestellt.
*Kann eine angefahrene Nebenansicht oder von-bis-Tabelle in der Vorschau nicht visualisiert werden, wird als Ersatz die Biegeform der Position angezeigt.
*Die Visualisierungsfarbe ist stahlsortenabhängig.
