Abmessungskorrekturen der eingebauten Elementierung
Ist das Makro geöffnet und die Elementierung angefahren, können Sie die entsprechenden Maßwerte in einer Korrekturmaske korrigieren (siehe Makros korrigieren).
Ist die Plankorrektur durchgeführt worden, erhält das eingebaute Elementierungsmakro automatisch eine neue Positionsnummer, da die Elementierungen für ein Projekt verwaltet werden.
Um die Ausführungszeichnung (Makro) ebenfalls zu korrigieren, müssen Sie die Positionsnummer des Makros entsprechend korrigieren.

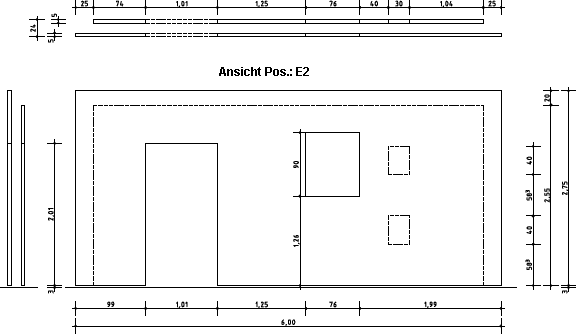

Über das Menü Editer > Corriger individuellement dans la fonction active fahren Sie das zugehörige Makro an und die Positionsnummer korrigieren Sie auf die Positionsnummer der Elementierung (im Beispiel: E2).
Über das Menü Accessoires > Makros > Funktionsleiste: Plankorrektur > ersetzen und Anfahren des entsprechenden Makros erscheint die Abfrage:
Über das Menü Editer > Corriger individuellement dans la fonction active fahren Sie das zugehörige Makro an und die Positionsnummer korrigieren Sie auf die Positionsnummer der Elementierung (im Beispiel: E2).
Über das Menü Accessoires > Makros > Funktionsleiste: Plankorrektur > ersetzen und Anfahren des entsprechenden Makros erscheint die Abfrage:
> Abmessungen aus Elementierung übernehmen ? Ja | Nein

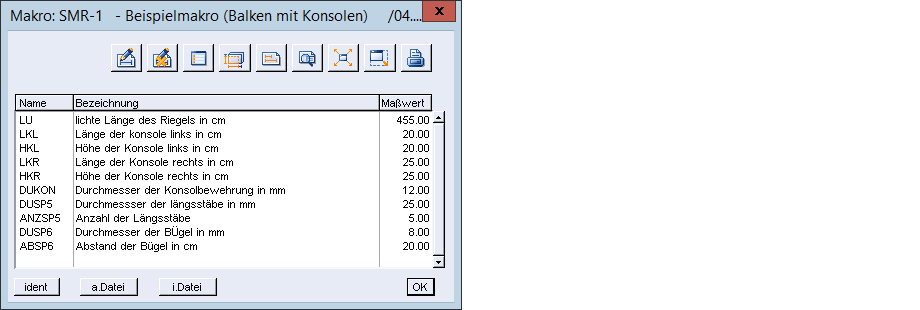

Bestätigen Sie Ja, werden die Abmessungen aus der Elementierung übernommen und die Korrekturmaske angezeigt.
Nach dem Schließen der Maske wird die Korrektur automatisch ausgeführt.
Nach dem Schließen der Maske wird die Korrektur automatisch ausgeführt.
Schalfläche Außenwand: | 12,41 m2 |
Schalfläche Innenwand: | 9,8 m2 |
Transportgewicht: | 2,78 t |
Betonvolumen: | 1,58 m3 |
