Maßtypendatei erzeugen
Die einzelnen Dateien können Sie mit einem beliebigen Texteditor erzeugen.
Der Dateiaufbau wird anhand des vorliegenden Beispiels erläutert.
Der Dateiaufbau wird anhand des vorliegenden Beispiels erläutert.

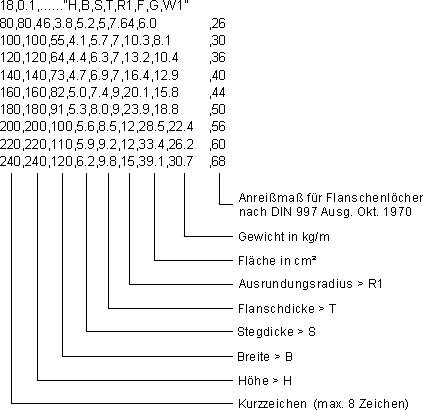

Beispiel: IPE.ABM
Zeile 1
Anzahl der Teile (Zeilen), Umrechnungsfaktor auf cm, textliche Beschreibung der Maßparameter (mit gleicher Reihenfolge wie im Programm festgelegt).
Zeile 2 bis Zeile ...
Angabe des zu den nachfolgenden Variablen gehörenden Suchbegriffs als Text und Aufzählung der einzulesenden Maßparameter.
Die Anzahl der Suchbegriffe bestimmen Sie, genauso wie die Anzahl und Reihenfolge der Abmessungswerte, bei der Erzeugung.
Beachten Sie, dass Sie die Maßwerte in der Datei (Zeile 2 ... n) nur mit Zahlen eingeben.
Die folgenden Texte und Parameter wurden bei der Erzeugung des im Beispiel dargestellten Makros eingegeben:
Beachten Sie, dass Sie die Maßwerte in der Datei (Zeile 2 ... n) nur mit Zahlen eingeben.
Die folgenden Texte und Parameter wurden bei der Erzeugung des im Beispiel dargestellten Makros eingegeben:
Trägerhöhe (Beschreibungstext) | H,B,S,T,R1,F,G,W1 (Reihenfolge der Maßparameter) |
