Übersicht der Plandatentexte

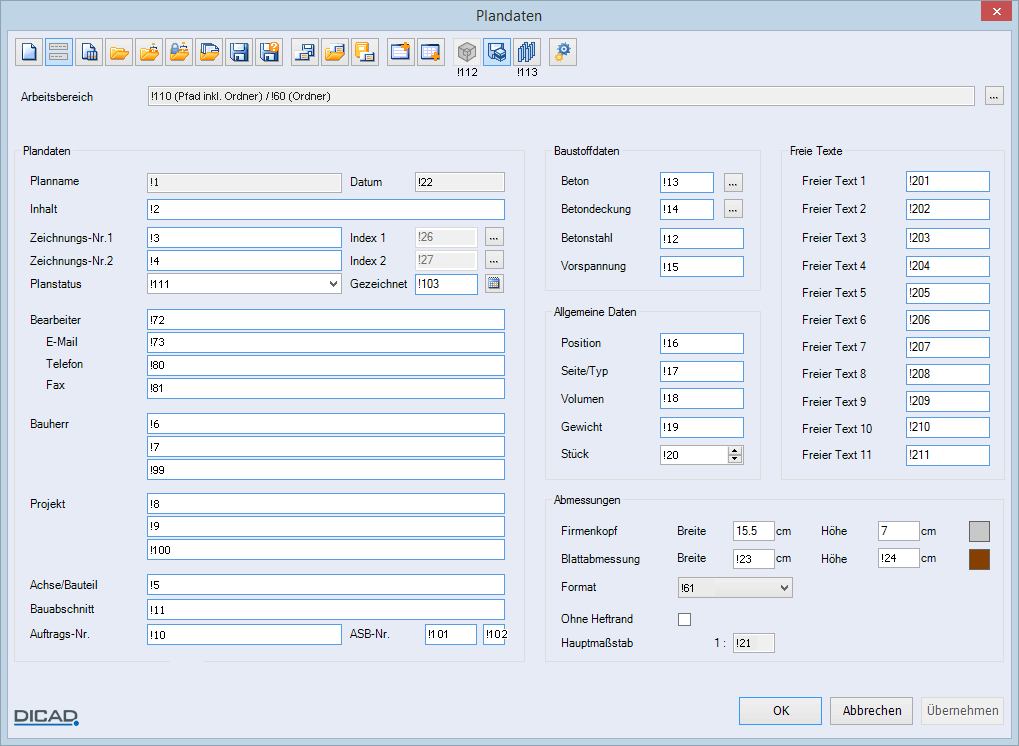

Plandaten
!1 | Datensatzbezeichnung |
!2 | Inhalt |
!3 | Zeichnung-Nr. 1 |
!4 | Zeichnung-Nr. 2 |
!5 | Achse/Bauteil |
Bauherr: | |
!6 | 1. Zeile |
!7 | 2. Zeile |
!99 | 3. Zeile |
Projekt: | |
!8 | 1. Zeile |
!9 | 2. Zeile |
!100 | 3. Zeile |
!72 | Bearbeiter: |
!73 | E-Mail |
!80 | Telefon |
!81 | Fax |
!101 | ASB-Nr. (Bauwerksnummer) |
!102 | ASB-Nr. (Teilbauwerksnummer) |
!103 | Gezeichnet (manuelle Vergabe des Datums, z.B. Fertigungsdatum des Plans) |
!10 | Auftragsnummer |
!11 | Bauabschnitt |
!22 | Datum (Speicherdatums des Plans) |
!26 | Index 1 |
!27 | Index 2 |
!60 | Arbeitsbereich |
!110 | Arbeitsbereichsname inkl. Datenpfad |
Baustoffdaten
!12 | Betonstahl |
!13 | Beton |
!14 | Betondeckung oder Verlegemaß der Bewehrung cv |
!15 | Vorspannung |
Allgemeine Daten
!16 | Position |
!17 | Seite/Typ |
!18 | Volumen |
!19 | Gewicht |
!20 | Stück |
Freie Texte
!201 | Freier Text 1 |
!202 | Freier Text 2 |
!203 | Freier Text 3 |
!204 | Freier Text 4 |
!205 | Freier Text 5 |
!206 | Freier Text 6 |
!207 | Freier Text 7 |
!208 | Freier Text 8 |
!209 | Freier Text 9 |
!210 | Freier Text 10 |
!211 | Freier Text 10 |
Abmessungen
!21 | Hauptmaßstab |
Blattabmessung: | |
!23 | Breite |
!24 | Höhe |
!61 | Blattformat |
Eine Auflistung aller Plantexte erhalten Sie über das Menü ? > Hilfefenster > Übernahme der Plantexte.
Sonstige Variablen
!SEG;TEXT; | Segmentname |
!SEG;MASS; | Segmentmaßstab |
!SEGxxx;MASS; | Segmentmaßstab eines bestimmten Segments (xxx = gewünschte Segmentnummer) |
!DATE;YYYY; !DATE;YYYY-MM; !DATE;YYYY-MM-DD; !DATE;YYYY-MM-DD HH; !DATE;YYYY-MM-DD HH:MM; !DATE;YYYY-MM-DD HH:MM:SS; !DATE;YYYYMM; !DATE;YYYYMMDD; !DATE;YYYYMMDDTHHMMSS; !DATE;DD.MM.YYYY; !DATE;YYYY-WWW; !DATE;YYYYWWW; !DATE;YYYY-KWWW; !DATE;YYYYKWWW; !DATE;YYYY-MM-DD HH-MM; !DATE;YYYY-MM-DD_HH-MM; !DATE;YYYYMMDDTHHMM; | Jahr Jahr-Monat Jahr-Monat-Tag Jahr-Monat-Tag Stunde Jahr-Monat-Tag Stunde:Minute Jahr-Monat-Tag Stunde:Minute:Sekunde JahrMonat JahrMonatTag JahrMonatTag'T'StundeMinuteSekunde Tag.Monat.Jahr Jahr-'W'Woche Jahr'W'Woche Jahr-'KW'Woche Jahr'KW'Woche Jahr-Monat-Tag Stunde-Minute Jahr-Monat-Tag_Stunde-Minute JahrMonatTag'T'StundeMinute | 2011 2011-09 2011-09-21 2011-09-21 12 2011-09-21 12:05 * 2011-09-21 12:05:24 * 201109 20110921 20110921T120524 21.09.2011 2011-W38 2011W38 2011-KW38 2011KW38 2011-09-21 12-05 2011-09-21_12-05 20110921T1205 |
* Diese Formate dürfen Sie wegen des enthaltenen Sonderzeichens „:“ nicht für die Generierung von Datei- und Verzeichnisnamen verwenden.
