Ein Segment ist ein in sich abgeschlossener Planabschnitt wie z.B. ein Schnitt, eine Ansicht, ein Grundriss oder ein Detail mit allen zugehörigen Zeichnungselementen. Es bildet eine Einheit, das Sie als solches auf dem Plan verschieben, löschen oder auf andere Art manipulieren können. Zu den wichtigsten Eigenschaften eines Segmentes gehört der frei wählbare Segmentmaßstab.

Alle Zeichnungselemente müssen Sie einem bestimmten Segment zuordnen. In allen Plänen ist dem automatisch immer vorhandenen Segment 1 der Firmenkopf und die Blattumrandung zugewiesen.

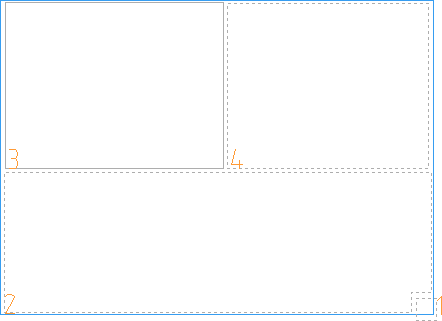

Für die Planeingaben wird zwischen dem aktiven (aktuellen) und inaktiven Segmenten unterschieden. Nur im aktiven Segment, gekennzeichnet mit einem durchgehenden Segmentrahmen, können Eingaben erfolgen. Bei Eingaben in einem inaktiven Segment, gekennzeichnet durch einen Rahmen aus gepunkteten Linien, wird das Segment automatisch aktiviert.
