Identifier l'angle au-dessus de deux points
Wählen Sie die Umschaltfunktion: Zwei Punkte in der Funktionszusatzleiste.
P1 und P2 werden durch eine virtuelle, gestrichelte Linie miteinander verbunden und der Winkel in der Funktionsleiste angezeigt.

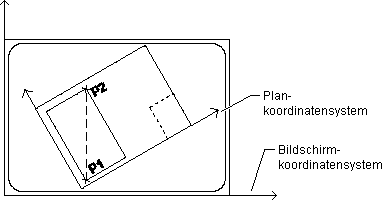

Die globale Winkelrichtung errechnet sich, bezogen auf das Plankoordinatensystem und die lokale Winkelrichtung, auf das Bildschirmkoordinatensystem.
Während beim nicht gedrehten Plan globaler und lokaler Winkel gleich groß sind, errechnet sich beim gedrehten Plan der lokale Winkel aus der Summe des globalen Winkels und des Plandrehwinkels.
Drehwinkel des Plans: 0°
Drehwinkel des Plans: 30°
Ja
Winkel bestätigen und für die weitere Bearbeitung übernehmen
negativ
Gegenwinkel zum errechneten Winkel übernehmen, z.B.
Globale Winkelrichtung: 40°
negativ: -40° = 320°
negativ: -40° = 320°
Additionswinkel
Zum errechneten Winkel einen zuvor bestimmten Winkel hinzuaddieren (siehe Angle d'addition)
Globale Winkelrichtung: 40°
+ Additionswinkel (z.B. 20°) = 60°
+ Additionswinkel (z.B. 20°) = 60°
Nein
Anderen Winkel identifizieren
