Accrochage d'un élément à un point

Détermination du point de départ de l'élément vers le point
Détermination du point du dernier point identifié
Menü Editer > Identifizieren > Punktbestimmung Element zu Punkt
Werkzeugleiste:
Punkt bestimmen von Element zu Punkt
Von einem bestehenden Element (Linie, Kreis, Ellipse usw.) aus können Sie einen Punkt identifizieren, dessen Koordinaten Sie als Wegmaß und Abstand (Lot) eingeben.
Das Wegmaß ist definiert als Strecke in Richtung und Lage des Elements. Vom Endpunkt des Wegmaßes bestimmen Sie den Abstand lotrecht zum Element.

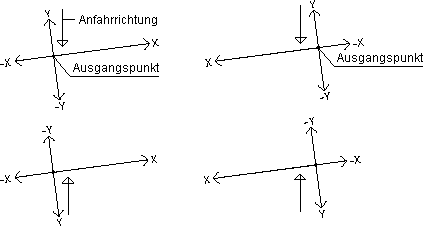

Das Koordinatensystem ist abhängig von der Richtung und Lage des Elements. Der nächstliegende Punkt wird als Ausgangspunkt markiert.
Ist das Element ein Rechteck gilt dies analog für jede Rechteckseite.
Ist das Element ein Kreis, ein Kreisbogen oder eine Ellipse, Klothoide usw. können Sie alle Kreisviertelspunkte und die Anfangs- und Endpunkte der Elemente als Ausgangspunkt anfahren.

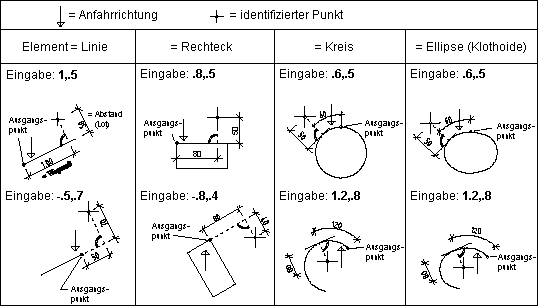

Beispiele:
Nach dem Anfahren des Elements können Sie folgende Eingabemöglichkeiten zur Punktidentifikation wählen:
