Accrochage au point d'un élément

Détermination du point à l'aide du clavier
Menü Editer > Identifizieren > Punktbestimmung Punkt zu Element
Werkzeugleiste:
Punkt bestimmen von Punkt auf Element
Möchten Sie auf einem Element (Linie, Kreis, Ellipse usw.) einen Punkt identifizieren, dessen Koordinaten vom zuletzt identifizierten Punkt (Ausgangspunkt) unbekannt sind, können Sie diesen folgendermaßen bestimmen:
Vom zuletzt identifizierten Punkt (Ausgangspunkt)
*senkrecht auf das Element
*waagerecht auf das Element
*im Winkel auf das Element
*im Lot auf das Element

Voraussetzung ist, dass ein theoretischer Schnittpunkt zwischen Punkt und Element vorhanden ist.
Zuerst identifizieren Sie den Ausgangspunkt und aktivieren dann die Funktion Punktbestimmung Punkt zu Element.
Aktivieren Sie die Funktion und fahren das Element an.

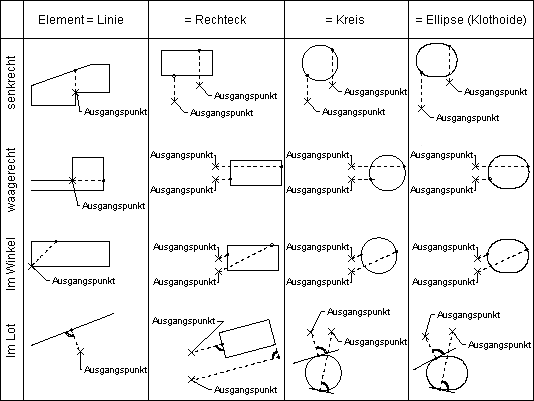

Beispiele: Vom Punkt auf Element
Das Fadenkreuz springt nach dem Bestätigen auf den errechneten Schnittpunkt zwischen Punkt und Element.
