Für eine selektierte Stabstahl-Biegeform/Verlegung eine Kröpfung eingeben sowie nachträglich bearbeiten
Selektieren Sie die zu bearbeitende Biegeform/Verlegung und klicken dann auf das Icon.
 | Kröpfungen bearbeiten |

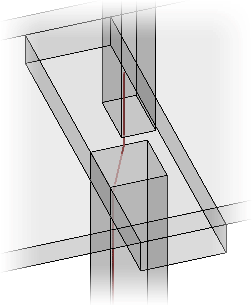

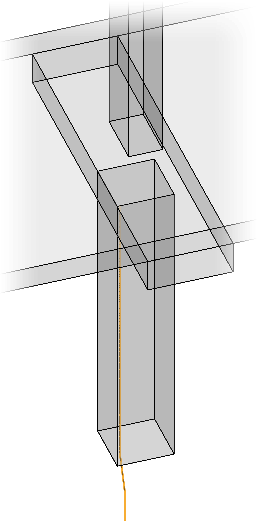

Die Biegeform wird verkröpft dargestellt. Die Lage der Kröpfung sowie die Abmessungen des verkröpften Eisenschenkels bestimmen Sie über die Zusatzleiste.
Zusatzleiste

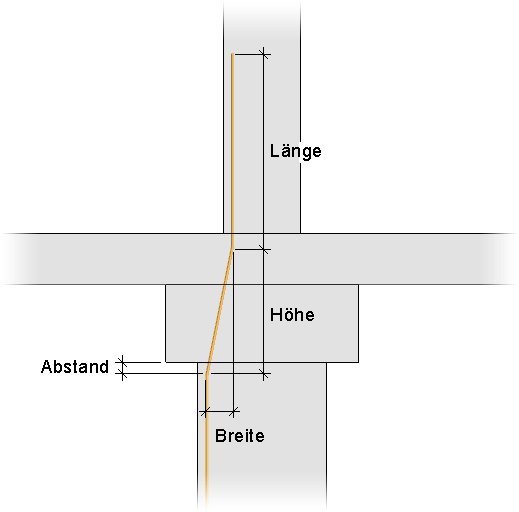

Beginnen Sie mit der Anfangskröpfung. Ist diese nicht gewünscht, klicken Sie auf das Icon Keine Kröpfung. Für die Endkröpfung bestimmen Sie in der Zusatzleiste über die Eingabefelder den Abstand vom letzten Anbindungspunkt, die Kröpfungshöhe und -breite und die Länge des letzten Schenkels.
Über die Icons Kröpfung zur ersten Fläche und Kröpfung zur zweiten Fläche bestimmen Sie die Ausrichtung der Biegeform. Diese Icons sind nur aktiv bei der Kröpfung einer Biegeform ohne Verlegung.

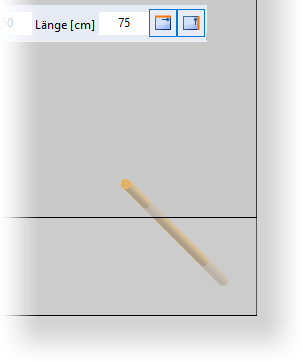

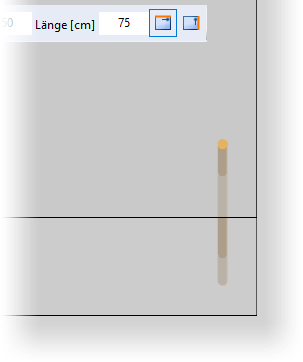

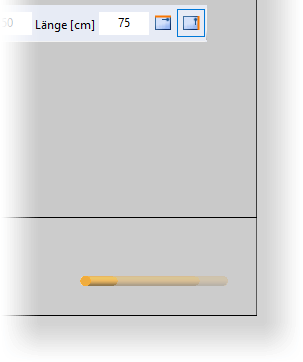

Mittig zu beiden Flächen  | Lotrecht zur ersten Fläche  | Lotrecht zur zweiten Fläche  |
Bestätigen Sie die Eingaben mit Rechtsklick.
Nachträglich können Sie auch über diese Funktion die Kröpfung einer selektierten Stabstahl-Biegeform/Verlegung bearbeiten.
