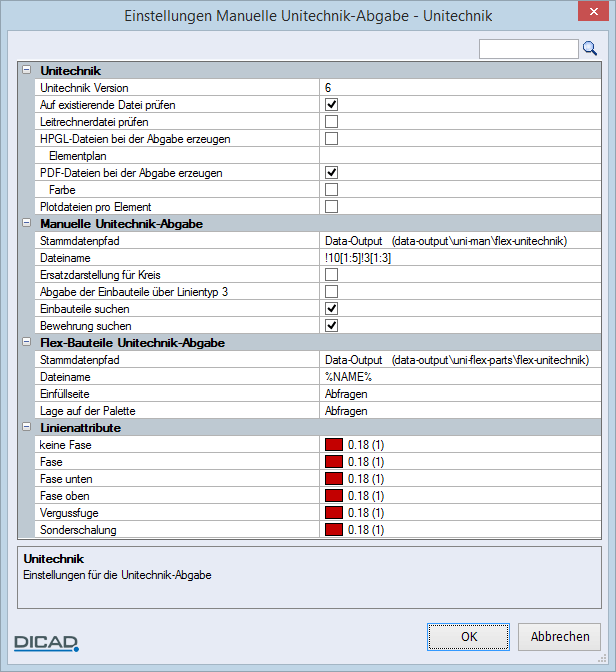

Réglages
Unitechnik
HPGL- / PDF-Dateien bei der Abgabe erzeugen
Bei der Datenabgabe nach Unitechnik können Sie den Elementplan als HPGL- und PDF-Datei erzeugen.
Schalten Sie die Erzeugung von HPGL-Dateien ein und wählen das Ausgabegerät für den Elementplan. Die PDF-Datei können Sie wahlweise farbig oder schwarz-weiß erzeugen.
Schalten Sie die Erzeugung von HPGL-Dateien ein und wählen das Ausgabegerät für den Elementplan. Die PDF-Datei können Sie wahlweise farbig oder schwarz-weiß erzeugen.
Ersatzdarstellung für Kreis
Können Kreise nicht interpretiert werden, wird bei eingeschalteter Option die umhüllende Box (Quadrat) als Ersatzdarstellung abgegeben.
Abgabe der Einbauteile über Linientyp 3
Kontrollkästchen eingeschaltet:
Nur die Elemente der Einbauteile werden abgegeben, die dem Linientyp 3 entsprechen.
Ist die Option jedoch eingeschaltet, aber kein Element des Einbauteils weist den Linientyp 3 auf, werden wie bei ausgeschalteter Option alle Elemente der Einbauteile abgegeben.
Flex-Bauteile Unitechnik-Abgabe
Einfüllseite
Einfüllseite auf der Palette bestimmen
Einfüllseite über die Auswahlliste wählen:
AbragenObenUntenVorneHintenLinksRechtsIm Cube bestimmenLage auf der Palette
Lage des Bauteils auf der Palette bestimmen
Lage über die Auswahlliste wählen:
Abfragen0°90°-90°
