Vue 3D dans le plan
Registerkarte Schalbretter > Gruppe Exporter
 | Abgabe in den Plan als 3D-Sicht |
Haben Sie z.B. keine Produktionsanlage wie eine 5-Achs-Fräse zur direkten Datenübergabe zur Verfügung, können Sie eine Schalbrett-Übersicht erstellen und an den Plan abgeben.

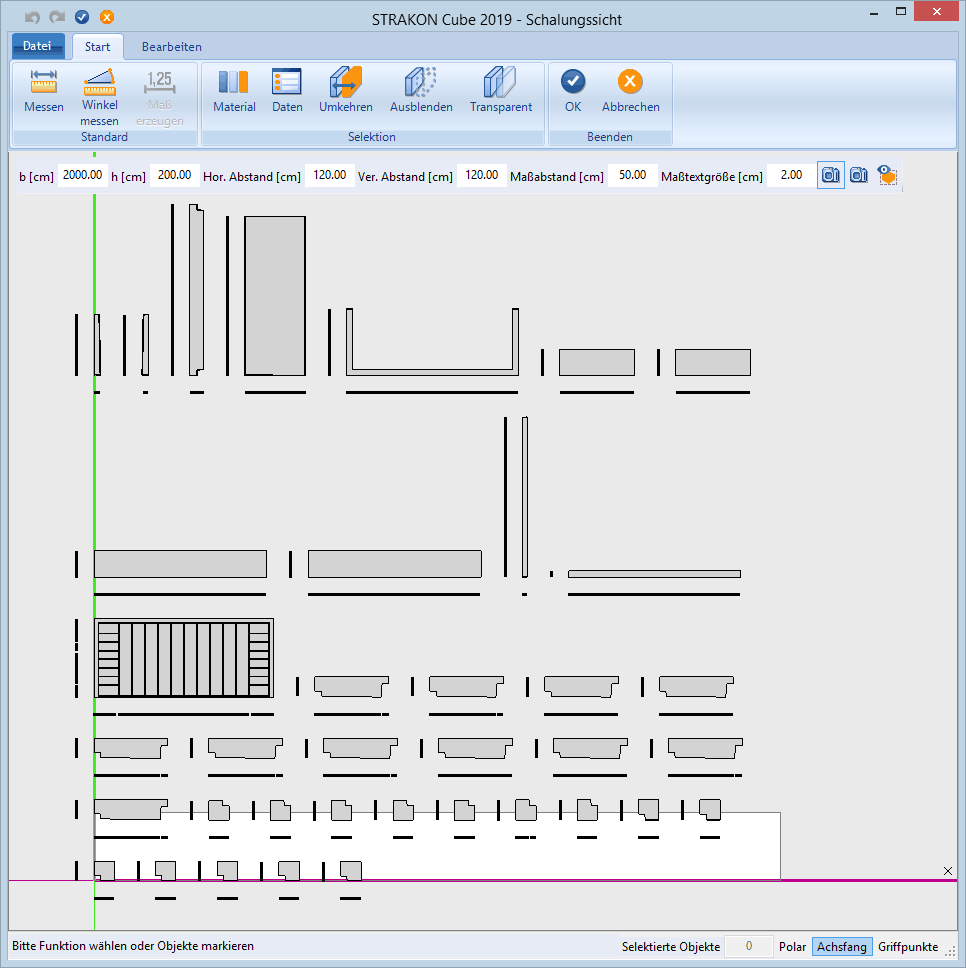

Nach Klicken auf die Funktion 3D-Sicht öffnet sich der Editor zur Bearbeitung der Schalbrett-Übersicht:
Die Schalbretter werden sortiert dargestellt und automatisch mit horizontalen und vertikalen Maßen versehen.
Zusatzleiste
Über die Zusatzleiste können Sie die Schalbrett-Übersicht für die Darstellung auf dem Plan bearbeiten. Bestimmen Sie die Blattgröße, Abstände der Schalbretter untereinander, Abstand der Maßketten, Textgröße der Maße sowie Maße für die Gehrungswinkel.

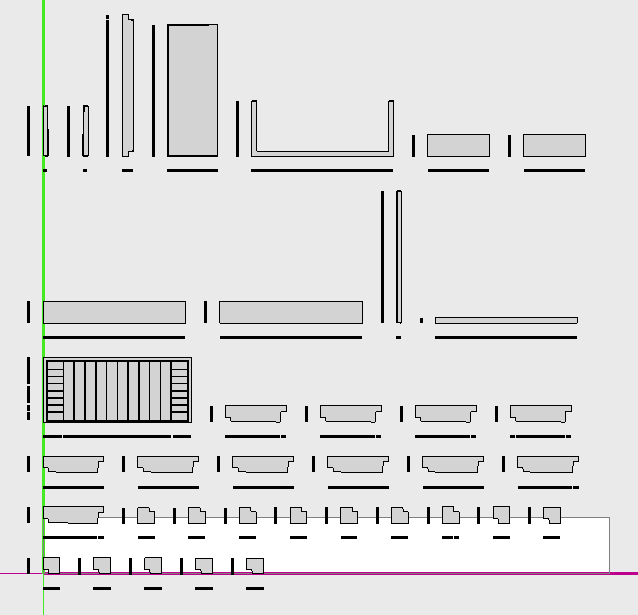

Eine Sortierung der Schalbrett-Übersicht ist nach Index oder Flächengröße möglich.
Nach Index sortieren:  | Nach Flächengröße sortieren:  |

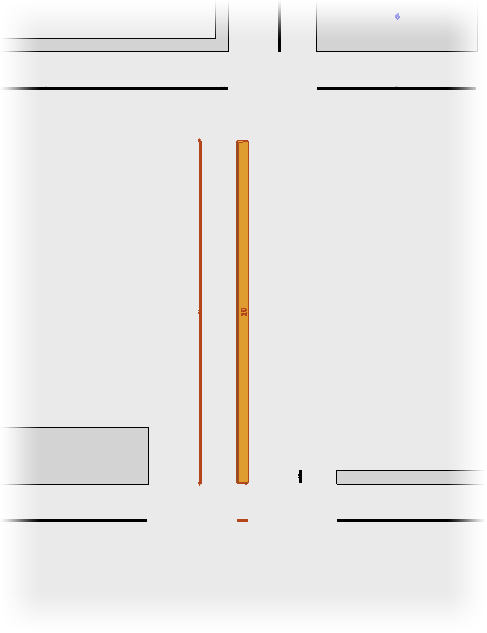

Um die Schalbrett-Übersicht noch zu optimieren, können Sie einzelne Schalbretter bzw. mehrere Schalbretter mit deren Maßketten über die Registerkarte Bearbeiten nachträglich verschieben bzw. drehen. Achten Sie darauf, dass beim Bearbeiten Schalbrett und zugehörige Maße selektiert werden.
Nach Bestätigen mit OK wird die Schalbrett-Übersicht an den Plan abgegeben, die Sie dann auf der Zeichenfläche als Liniengruppe platzieren.
Diesen Schalbrett-Plan können Sie als PDF-Datei ausgeben und direkt an den Schalungsmeister versenden.
