 | Decke (D) |
Decke im 3D-Modell erzeugen
Zusatzleiste
Vor der Eingabe der Deckengeometrie können Sie über die Zusatzleiste das Material und die Teileart zuweisen. Die Decke können Sie als Aussparung, Abzugs-, Verdrängungs- oder Hilfsobjekt erzeugen (siehe Funktion Parallélépipède). Geben Sie den Versatz sowie die Deckenstärke ein.

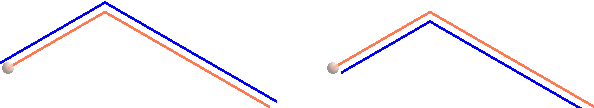

Bestimmen Sie die Punkte des Deckenpolygons. Nach der dritten Punkteingabe zeigt eine blaue Linie parallel zur Polygonlinie den Versatz an. Den Versatz sowie die Lage des Versatzes (innen oder außen) können Sie noch umkehren. Nacheinander können Sie die Punkte auch wieder löschen.

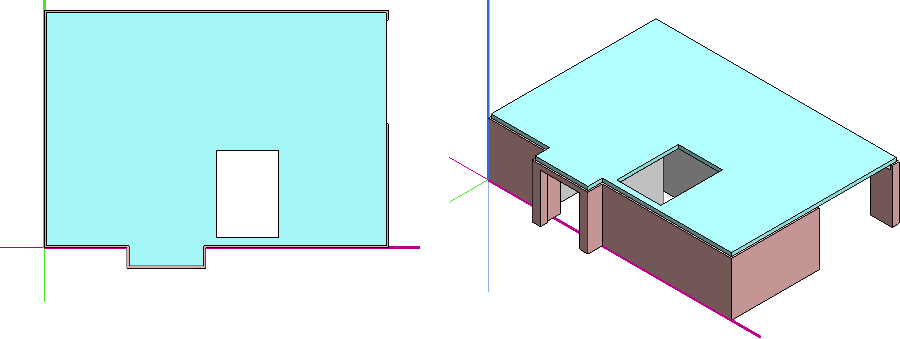

Haben Sie den letzten Punkt des Deckenpolygons bestätigt, wird die Decke transparent dargestellt. Jetzt können Sie noch die Deckenstärke sowie die Lage (oben oder unten) korrigieren und Aussparungen eingeben.
Sind alle Eingaben bestimmt, beenden Sie das Erzeugen der Decke mit Rechtsklick.
Nachträglich können Sie Punkte der Decke verschieben sowie Flächen extrudieren.
