Graph
 | 2D-Grafik einfügen (Strg+G) |
Elemente einer 2D-Grafik als Elementgruppe in den Cube importieren

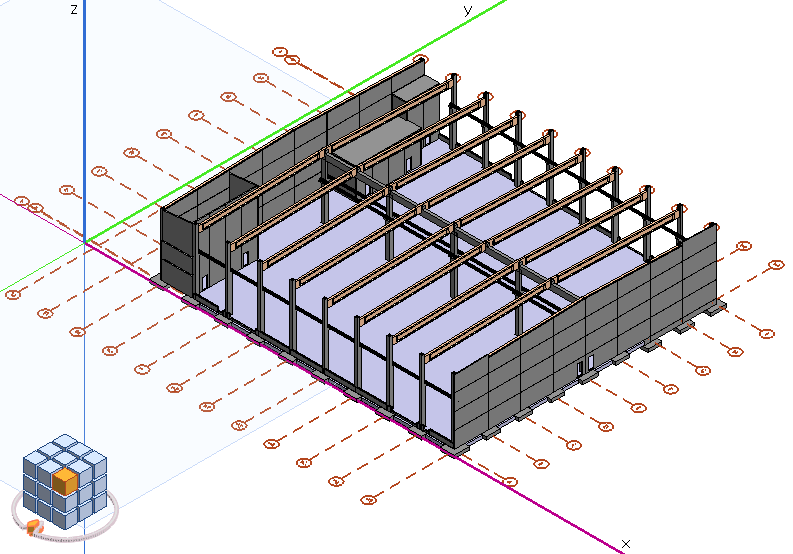

(Beispiel-Grafik: Darstellung des eingefügten Achsrasters kommt aus einer skalierten PDF-Datei)
Punkte der Grafik können Sie für das Erzeugen/Zeichnen neuer Bauteile fangen. Grafiken können Sie auch auflösen und die Elemente ggf. zu geschlossenen Polygonzügen erweitern und als Profil bis hin zum Bauteil erzeugen. Zur Information werden Texte mit der Schriftart vom Typ „VT“ (vector type) mit der Grafik importiert.
Wählen Sie in der Funktionsleiste die Grafikdatei und ändern ggf. den Faktor für die Größe.
Funktionsleiste
Funktionszusatzleiste
Nach dem Platzieren können Sie die Elementgruppe bearbeiten (verschieben, skalieren, spiegeln, auflösen usw.).
