Cote de niveau
Registerkarte Objets > Gruppe Objets 2D
In der zum Edition gewählten Cube-Sicht Höhenkoten erzeugen
 | Créer une cote de niveau |
Für das Einfügen einer Höhenkote bzw. eines Höhenkotenzuges fahren Sie die gewünschten Punkte eines Objektes an. Der Bezugspunkt einer Höhenkote bezieht sich immer auf den globalen Nullpunkt. Vor dem Anfahren der Punkte können Sie über die Icons in der Zusatzleiste Einstellungen bestimmen, den Höhenkotentyp wählen usw.
Zusatzleiste

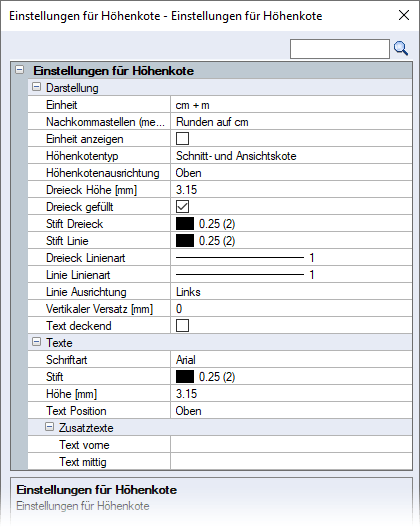

 | Einstellungen für Höhenkote  In dem Einstellungsdialog können Sie die Darstellung der Höhenkote bestimmen sowie weitere Einstellungen wie z.B. die Einheit wählen und einen Zusatztext eingeben. Die hier gewählten Einstellungen werden in der Datei userprefs.toml im Verzeichnis der Benutzerdaten ..\strakon\settings gespeichert (siehe Einstellungsdatei für den Cube). |
 | Schnitt-/Ansichtskote, Grundrisskote, Nur Text Umschalticon Höhenkotentypen wählen Für die Schnitt-/Ansichtskote können Sie weitere Einstellungen über die Icons Lage des Symbols und Roh-/Fertigkote bestimmen. |
 | Textlage oben/unten Umschalticon Lage des Texts ober- oder unterhalb der Höhenkotenlinie wählen |
 | Lage der Maßbegrenzungslinie Umschalticon Für die Ausrichtung des Symbols links, rechts oder keine Darstellung der Höhenkotenlinie wählen |
 | Lage des Symbols Umschalticon Ausrichtung des Symbols ober- oder unterhalb der Höhenkotenlinie wählen |
 | Roh-/Fertigkote Umschalticon Darstellung des Symbols (gefüllt oder ungefüllt) wählen |
Höhenkote bearbeiten
Sie können eine selektierte Höhenkote über die Registerkarte Edition > Gruppe Transformieren > Funktion Verschieben über einen Bezugspunkt ohne Raster frei verschieben.
