Cote de diametre / Cote de rayon
Registerkarte Objets > Gruppe Objets 2D
In der zum Edition gewählten Cube-Sicht Durchmessermaße erzeugen
 | Créer des mesures de diamètre |
In der zum Edition gewählten Cube-Sicht Radiusmaße erzeugen
 | Créer une mesure de rayon |
Zusatzleiste
Über die Einstellungen können Sie die Darstellung der Durchmessermaßlinie, die Durchmesser-maßeinheiten sowie -texte in der Dialogbox bestimmen. Dies gilt analog für das Radiusmaß.

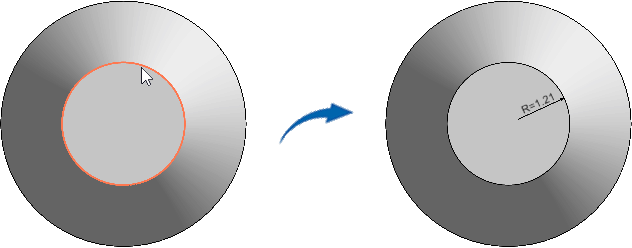

Fahren Sie den Kreis an und bestimmen Sie die Lage des Maßpfeils.
Durchmessermaß
Radiusmaß
Gefällemaß / Radiusmaß bearbeiten
Sie können ein selektiertes Gefällemaß / Radiusmaß über die Registerkarte Edition > Gruppe Transformieren > Funktion Verschieben über einen Bezugspunkt ohne Raster frei verschieben.
