Cote d‘angle
Registerkarte Objets > Gruppe Objets 2D
In der zum Edition gewählten Cube-Sicht Winkelmaße erzeugen
 | Créer des mesures angulaires |
Zusatzleiste
Über die Einstellungen können Sie die Darstellung der Winkelmaßbegrenzung und -linie, die Winkelmaßeinheiten sowie -texte in der Dialogbox bestimmen.
Die Einheit Grad, Gon oder GMS (Grad, Minuten, Sekunden) für die Eingabe des Maßes können Sie wahlweise über das Umschalticon bestimmen.
Fahren Sie den Mittelpunkt des zu vermaßenden Winkels an und dann den ersten und zweiten Maßpunkt.

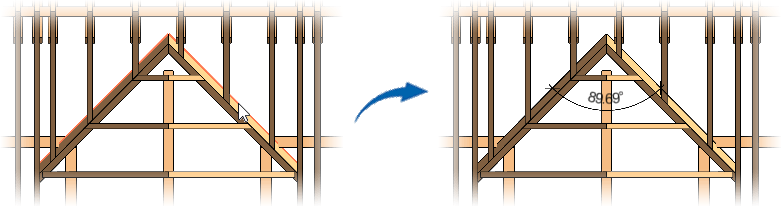

Ein Winkelmaß können Sie auch durch Anfahren zweier Kanten erzeugen. Beachten Sie, dass diese Kanten einen gemeinsamen Mittelpunkt haben.
Winkelmaß bearbeiten
Sie können ein selektiertes Winkelmaß über die Registerkarte Edition > Gruppe Transformieren > Funktion Verschieben über einen Bezugspunkt ohne Raster frei verschieben.
