Section du développé
Registerkarte Démarrage > Gruppe Transfert dans le plan
 | Abgabe eines polygonalen Abwicklungsschnittes als 3D-Sicht |
Einen polygonalen Abwicklungsschnitt, z.B. für die Abwicklung von Lärmschutzwänden, als 3D-Sicht in den Plan abgeben
Dabei werden für die einzelnen Segmente des Polygons die 3D-Sichten nebeneinander platziert.
Abwicklung
Grundriss
Nach Klicken der Funktion wird das Modell zunächst als gesamtes Modell in die Draufsicht gedreht. Bestimmen Sie die Punkte der Schnittlinie und bestätigen Sie die Auswahl mit Rechtsklick.
Zusatzleiste
 | Schnittlinie mittig |

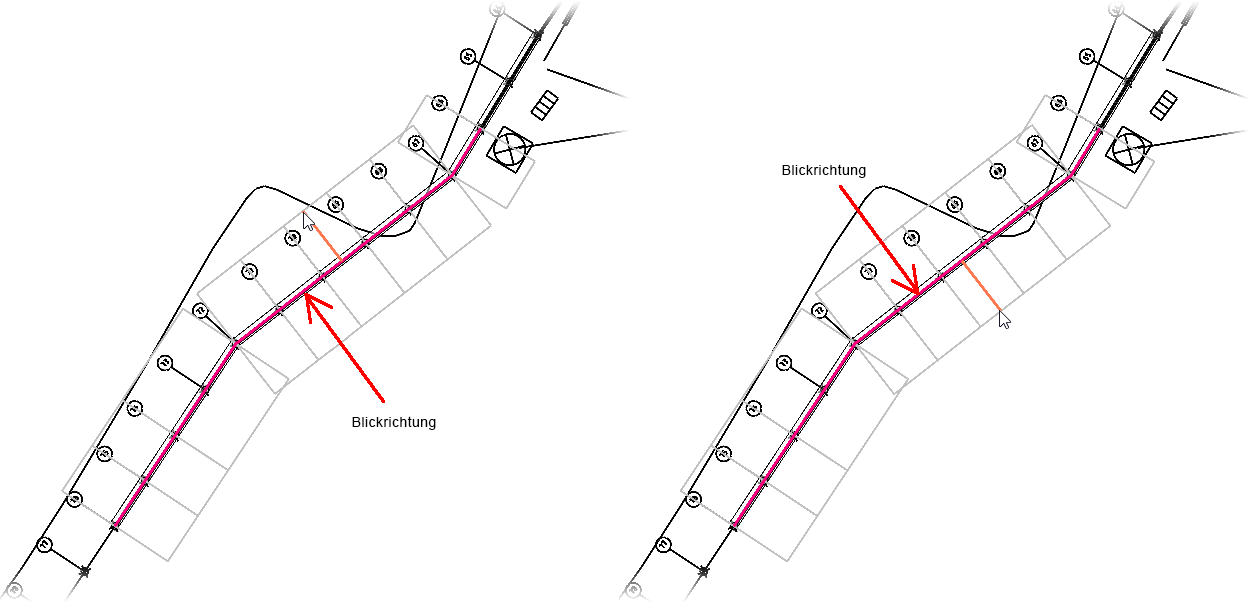

Standardmäßig ist die polygonale Linie mittig in der Schnittbox ausgerichtet. Schalten Sie die Funktion Schnittlinie mittig in der Zusatzleiste aus, können Sie die Blickrichtung mittels des Cursors seitlich zur Schnittlinie ausrichten. Gleichzeitig bestimmen Sie auch die Schnitttiefe des Ausschnitts.

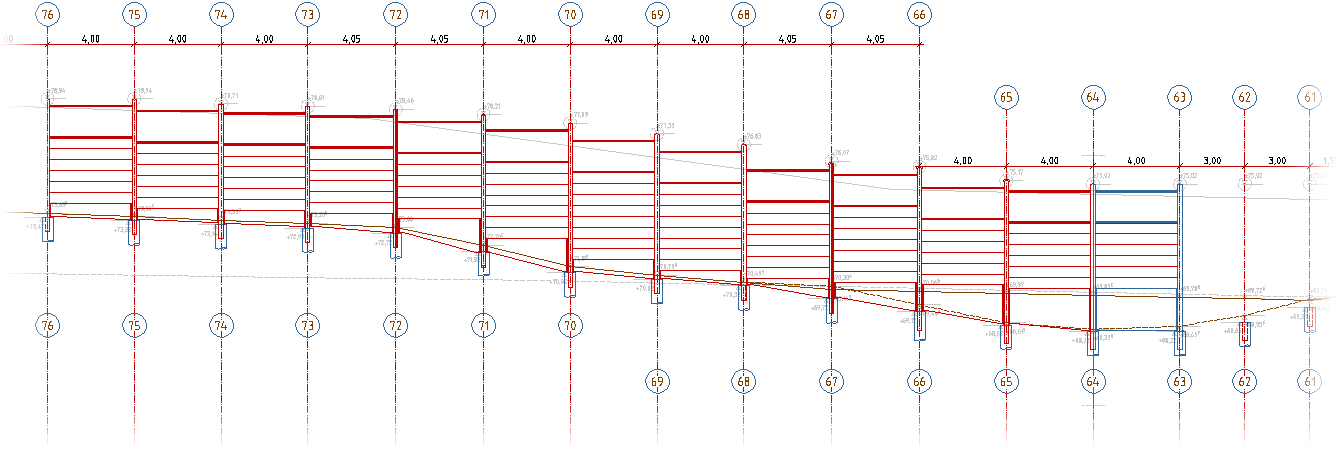

Nachdem Sie die Schnitthöhe (Ober- und Unterkante) bestimmt haben, platzieren Sie die 3D-Sicht über den Bezugspunkt in den Plan. Es werden 3D-Sichten erzeugt und "aufgeklappt" nebeneinander angeordnet.
Nach dem Platzieren wechselt das Programm wieder in den Cube. Der Schnitt wird zurückgesetzt und das gesamte Modell dargestellt.
