Modus Cube - Bauteil
 | Maß erzeugen |
An Wandprofilen sowie Flex-Bauteilen/3D-Einbauteilen Maße erzeugen
Eine Bemaßung ermöglicht eine Auswertung, z.B. Datenabgabe, Beschriftungen oder Listen, über die Abmessungswerte.
Zusatzleiste

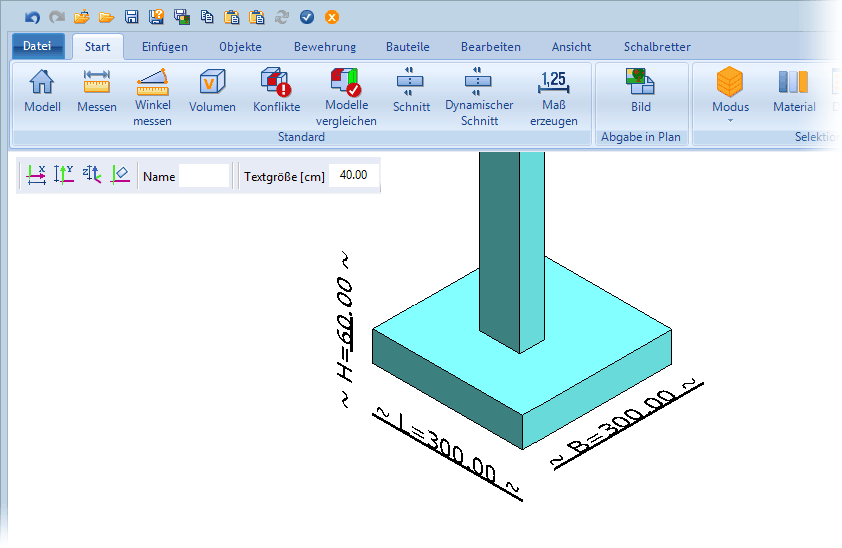

Zur Bemaßung wählen Sie über die Zusatzleiste die Achsrichtung, geben je Maß einen Namen ein, z.B. L (die Länge des Namens ist beliebig), und identifizieren die Maßpunkte.

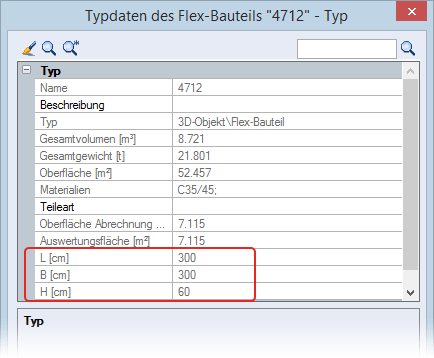

Beim Einbau eines Wandprofils bzw. Bauteils mit Bemaßung, werden in den Typdaten und dem Tooltip die Abmessungswerte zur Information angezeigt:

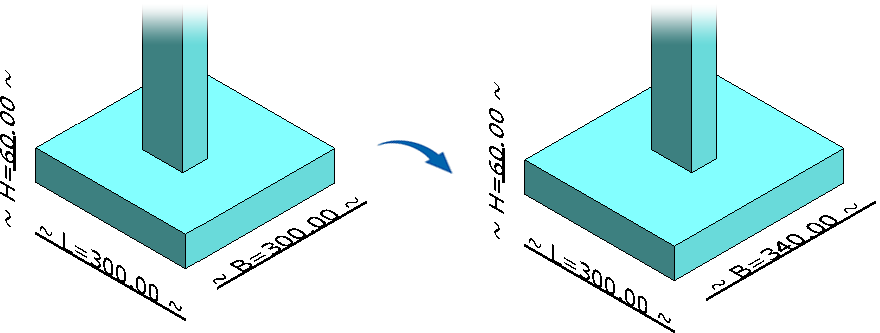

Werden bemaßte 3D-Objekte/Flex-Bauteile nachträglich bearbeitet, z.B. skaliert, erfolgt entsprechend eine Anpassung der Maße:
