 | Modelle vergleichen |
Aktuelles und geladenes Modell miteinander vergleichen
Um Unterschiede in den Planungsständen festzustellen, kontrollieren z.B. ein Architekt und Tragwerksplaner beim 3D-Datenaustausch die IFC-Dateien mit STRAKON-Dateien.
Besonders für den Fertigteilbau von Nutzen, bietet die Funktion einen Vergleich zwischen zwei Flex-Bauteilen, um zu kontrollieren, ob die Schalungsgleichheit voneinander abweicht.
Öffnen Sie die IFC-, SMD- oder SMR-Datei, mit der Sie Ihr aktuelles Modell vergleichen möchten. Die Datei wird geladen und Bezugspunkt auf Bezugspunkt projiziert. Identische Objekte werden transparent dargestellt.

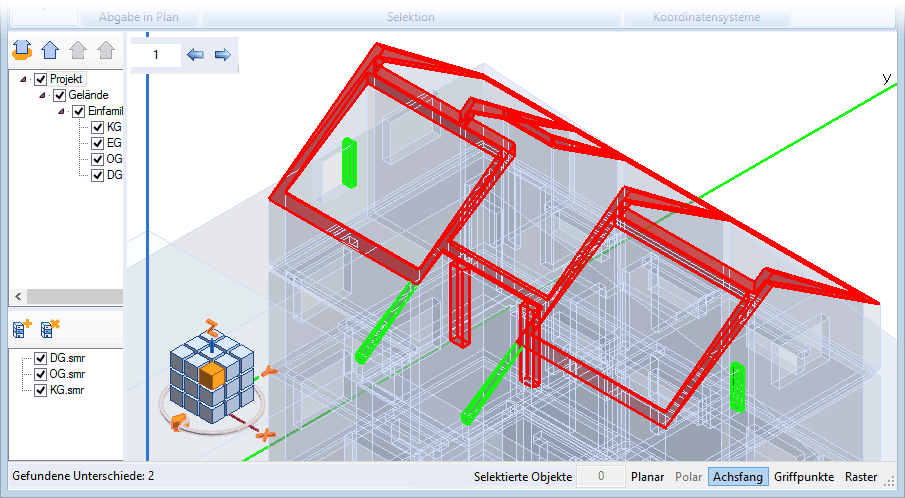

Unterschiede zwischen den Geometrien werden farblich markiert:
Rot | Markierte Objekte sind im aktuellen Modell nicht vorhanden |
Grün | Markierte Objekte sind im aktuellen Modell vorhanden und fehlen in der geladenen Datei |
Die Statusleiste liefert die Information über die Anzahl der gefundenen Unterschiede.
Durch Klicken auf die Pfeiltasten in der Zusatzleiste können Sie zum vorherigen (F2) bzw. nächsten (F3) Unterschied zoomen. Geben Sie in das Textfeld direkt eine Nummer ein (F1), wird der entsprechende Unterschied ebenfalls in die Mitte der Dialogbox gezoomt.
Über den Rechtsklick schalten Sie den Vergleich aus. Das Vergleichsmodell bleibt für die weitere Bearbeitung des aktuellen Modells jedoch erhalten und wird erst über die Funktion Modellvergleich beenden wieder ausgeschaltet.
 | Modellvergleich beenden |
